MARCHEL | Gaz Filtresi PS 5, HTB onaylı (GT5) (Yüksek çalışma sıcaklığı)

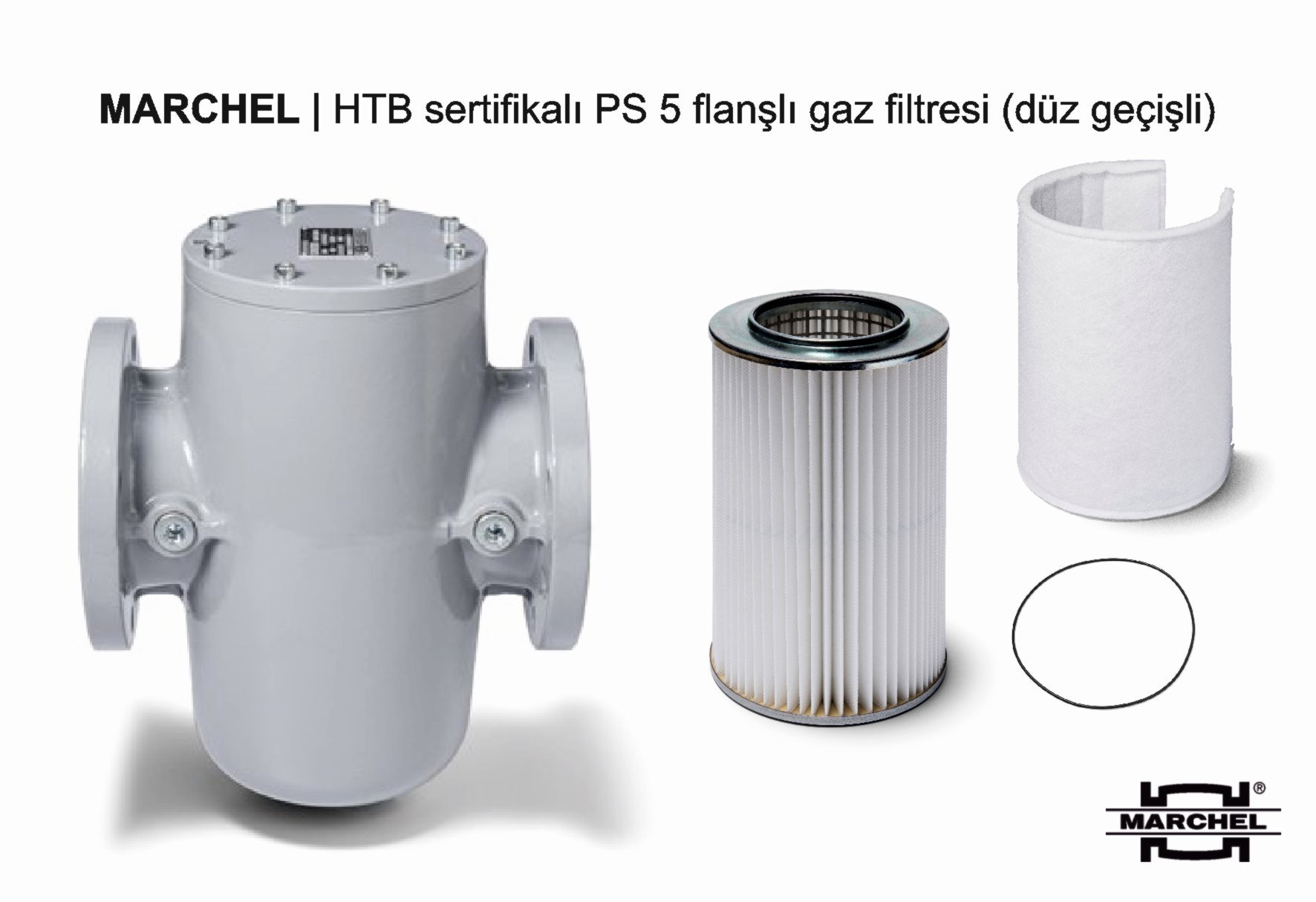

Gaz Filtresi PS 5, HTB onaylı (GT5) Düz Geçişli
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426
Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için;
PS 5 = PS maks. 5 bar, TS -10 ° C ila + 80 ° C, filtrasyon derecesi 50 µm
HTB PS maks. 5 bar (HTB testinde 650 ° C - 30 dakika)
DN 25 - DN 40 2 ölçüm deliği (sol taraf) G 1/4, vida tapası ile
DN 50 - DN 150 2 ölçüm deliği (sağ taraf) G 1/2, vida tapası ile
(Ölçüm delikleri, giriş ve çıkışta 1x adet)
MARCHEL Teknik Doküman >>

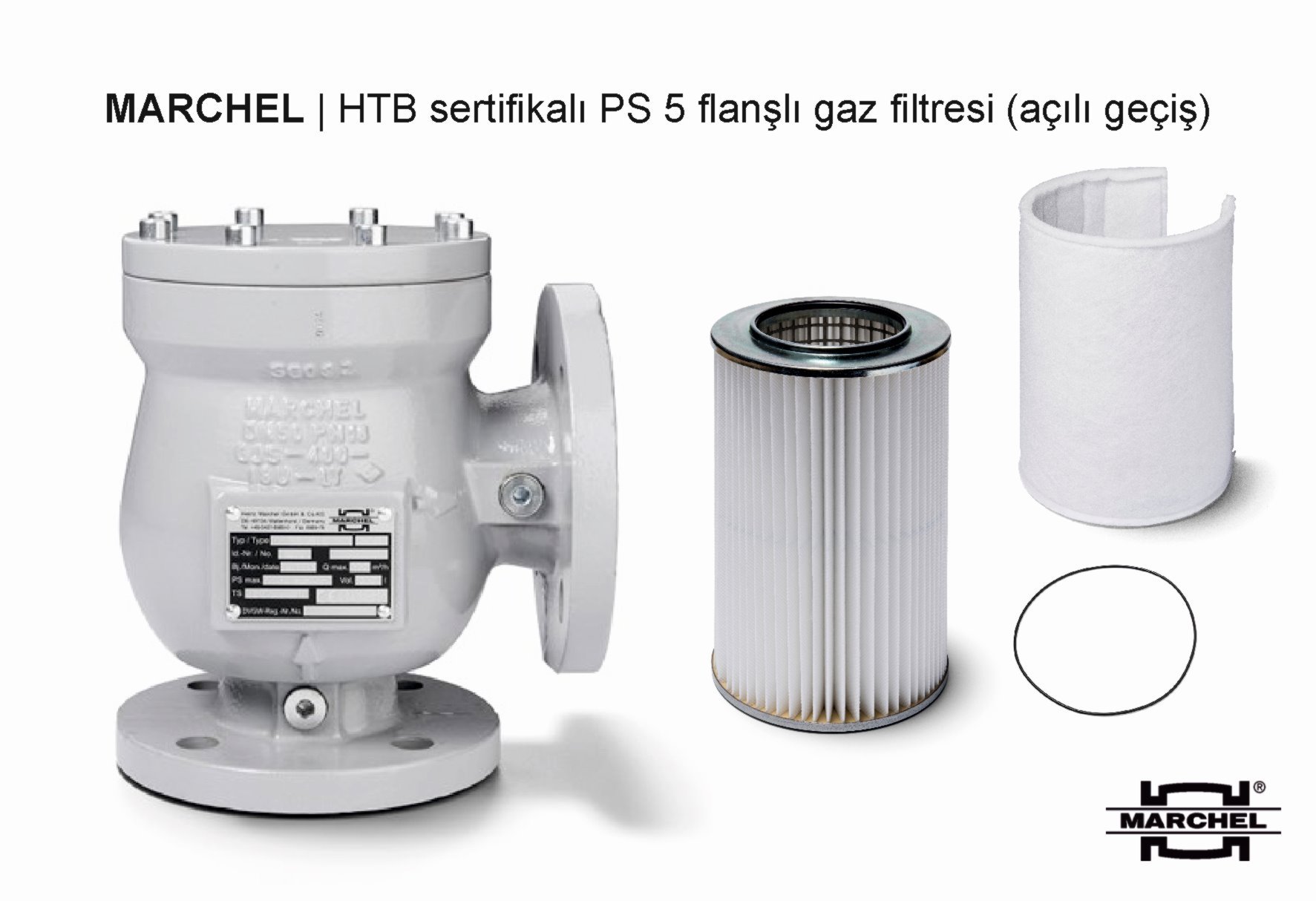

Gaz Filtresi PS 5, HTB onaylı (GT5) Açılı Geçiş
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426
Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için;
PS 5 = PS maks. 5 bar, TS -10 ° C ila + 80 ° C, filtrasyon derecesi 50 µm
HTB PS maks. 5 bar (HTB testinde 650 ° C - 30 dakika)
DN 25 - DN 40 2 ölçüm deliği (sağ taraf) G 1/4, vida tapası ile
DN 50 - DN 150 2 ölçüm deliği (sağ taraf) G 1/2, vida tapası ile
(Ölçüm delikleri, giriş ve çıkışta 1x adet)
MARCHEL Teknik Doküman >>
>
Tip | Bağlantı/
FLANŞ | Kapasite
Maks. m³/h | PS max.
Bar | Kurulum
Uzunluğu | Ağırlık | Ürün Nr. |
25 55 05 | DN 25 | 35 m³/h | 5 bar | 146 mm | 4.62 kg | 3055025 |
40 55 05 | DN 40 | 90 m³/h | 5 bar | 197 mm | 8,18 kg | 3056040 |
50 55 05 | DN 50 | 140 m³/h | 5 bar | 210 mm | 13,24 kg | 3057050 |
80 55 05 | DN 80 | 350 m³/h | 5 bar | 268 mm | 27,26 kg | 3058080 |
100 55 05 | DN 100 | 550 m³/h | 5 bar | 319 mm | 42,98 kg | 3059100 |
125 55 05 | DN 125 | 870 m³/h | 5 bar | 361 mm | 55,00 kg | 3060125 |
150 55 05 | DN 150 | 1260 m³/h | 5 bar | 400 mm | 78,00 kg | 3061150 |
Tip | Bağlantı/
FLANŞ | Kapasite
Maks. m³/h | PS max.
Bar | Kurulum
Uzunluğu | Ağırlık | Ürün Nr. |
25 35 05 | DN 25 | 35 m³/h | 5 bar | 78 mm | 5,70 kg | 3062025 |
50 35 05 | DN 50 | 140 m³/h | 5 bar | 123 mm | 14,60 kg | 3063050 |
80 35 05 | DN 80 | 350 m³/h | 5 bar | 134 mm | 26,00 kg | 3064080 |
100 35 05 | DN 100 | 550 m³/h | 5 bar | 159 mm | 35,00 kg | 3065100 |
150 35 05 | DN 150 | 1260 m³/h | 5 bar | 210 mm | 70,00 kg | 3066150 |
