MARCHEL | Paslanmaz Çelik Kompansatörler

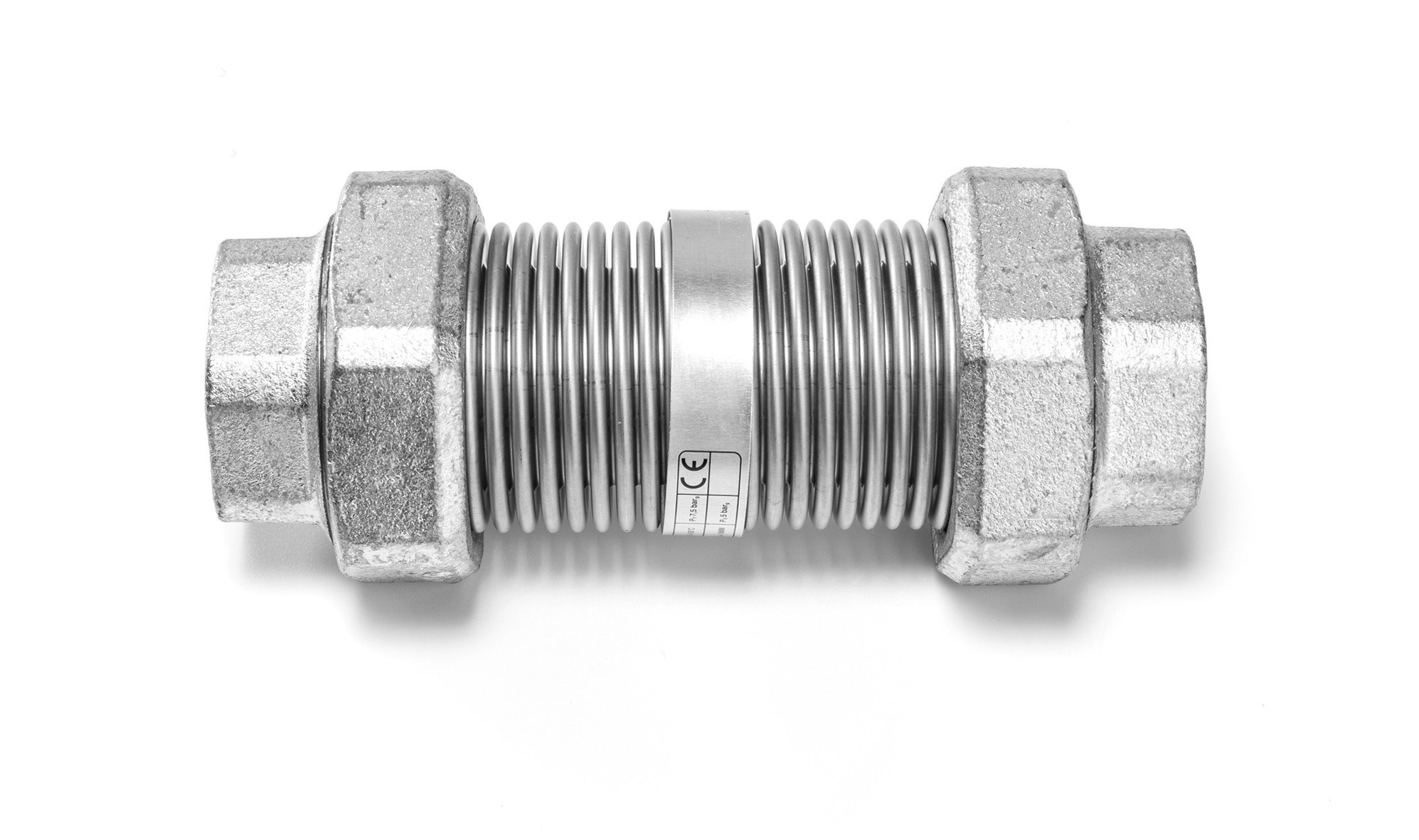

Paslanmaz Çelik Kompansatörler PS 5
(iç dişli)
Akreditasyonlar:
DVGW-G
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
(> Rp 1 / R1)
Paslanmaz çelik kompansatörler, borulama gerilimini ve titreşimi absorbe etmek için gaz, hava ve su uygulamalarında kullanılabilir. DVGW sertifikalıdır.
PS 5 = PS maks. 5 bar, TS -20 ° C ila +150 ° C
Uzunluk +/- 2mm
MARCHEL Teknik Doküman >> Kompansatörler (PDF)

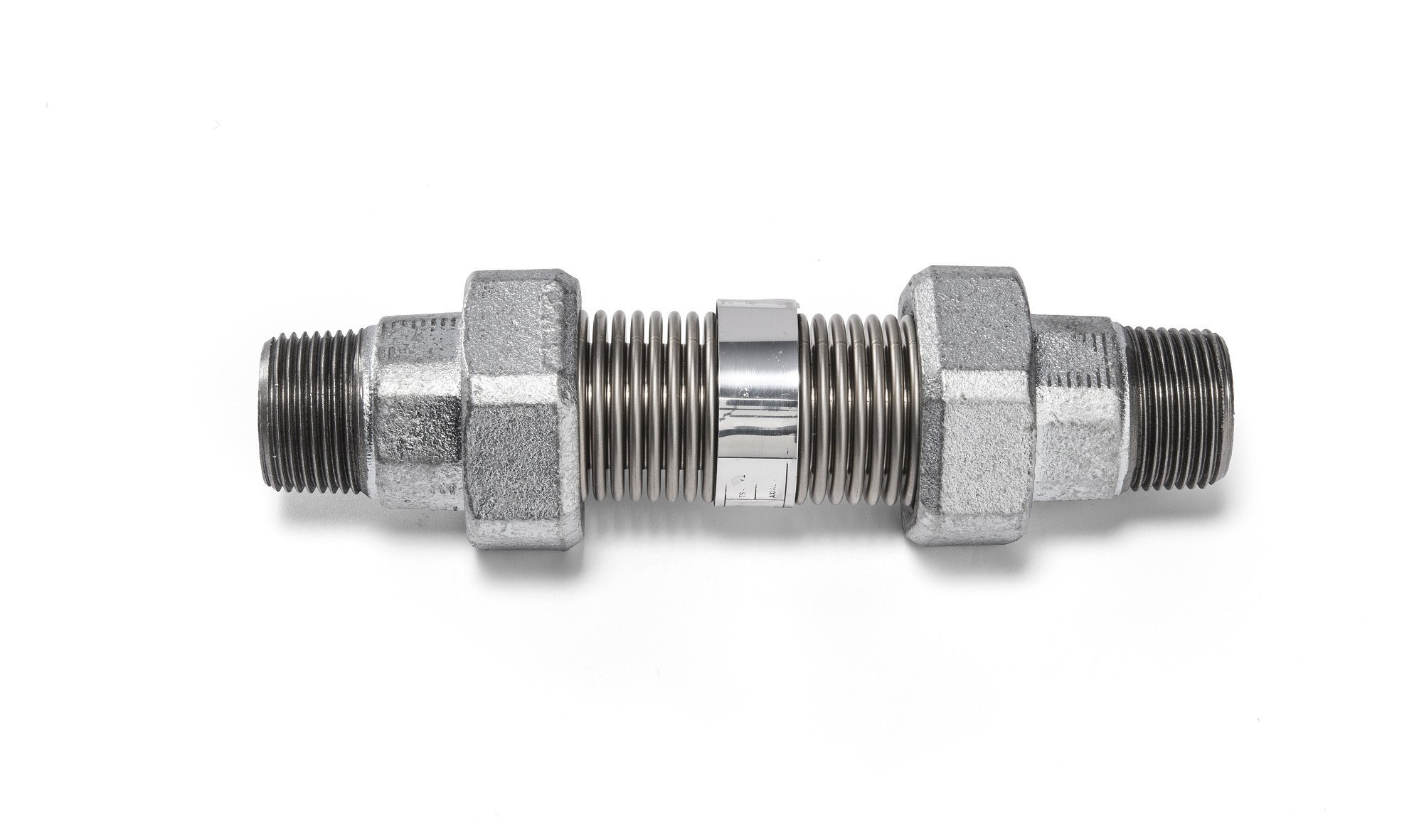

Paslanmaz Çelik Kompansatörler PS 5
(dış dişli)
Akreditasyonlar:
DVGW-G
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
(> Rp 1 / R1)
Paslanmaz çelik kompansatörler, borulama gerilimini ve titreşimi absorbe etmek için gaz, hava ve su uygulamalarında kullanılabilir. DVGW sertifikalıdır.
PS 5 = PS maks. 5 bar, TS -20 ° C ila +150 ° C
Uzunluk +/- 2mm
MARCHEL Teknik Doküman >> Kompansatörler (PDF)

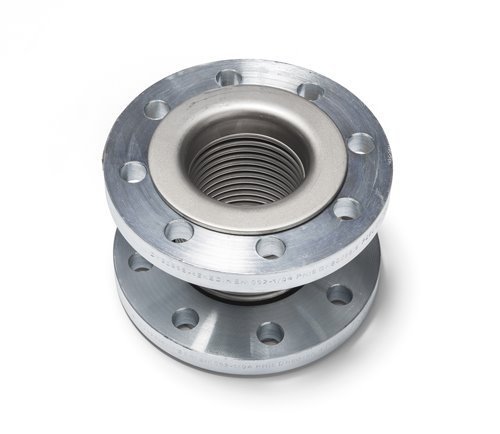

Paslanmaz Çelik Kompansatörler PS 10
(flanş bağlantı)
Akreditasyonlar:
DVGW-G
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
( > DN25)
Paslanmaz çelik kompansatörler, borulama gerilimini ve titreşimi absorbe etmek için gaz, hava ve su uygulamalarında kullanılabilir. DVGW G 260 uygulama direktifi ile. Yüksek sıçaklık korumalı (HTB onaylı) sadece özel WL-HT conta ile (özel sipariş ile) gaz ve hava için, soğuk galvanizli
PS 10 = PS maks. 10 bar, TS -20 ° C ila +50 ° C
Uzunluk +/-% 3
MARCHEL Teknik Doküman >> Kompansatörler Flanşlı (PDF)
>
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
ANIE / 15 - 5 - 24 | Rp ½ | 5 bar | 125 mm | 0,40 kg | 18094015 |
ANIE / 20 - 5 - 28 | Rp ¾ | 5 bar | 135 mm | 0,50 kg | 18095020 |
ANIE / 25 - 5 - 34 | Rp 1 | 5 bar | 150 mm | 0,60 kg | 18096025 |
ANIE / 32 - 5 - 34 | Rp 1 ¼ | 5 bar | 165 mm | 1,00 kg | 18097032 |
ANIE / 40 - 5 - 36 | Rp 1 ½ | 5 bar | 190 mm | 1,40 kg | 18098040 |
ANIE / 50 - 5 - 42 | Rp 2 | 5 bar | 210 mm | 2,00 kg | 18099050 |
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
ANAE / 15 - 5 - 24 | Rp ½ | 5 bar | 157 mm | 0,40 kg | 18088015 |
ANAE / 20 - 5 - 28 | Rp ¾ | 5 bar | 173 mm | 0,60 kg | 18089020 |
ANAE / 25 - 5 - 34 | Rp 1 | 5 bar | 194 mm | 0,80 kg | 18090025 |
ANAE / 32 - 5 - 34 | Rp 1 ¼ | 5 bar | 215 mm | 1,30 kg | 18091032 |
ANAE / 40 - 5 - 36 | Rp 1 ½ | 5 bar | 240 mm | 1,60 kg | 18092040 |
ANAE / 50 - 5 - 42 | Rp 2 | 5 bar | 270 mm | 2,30 kg | 18093050 |
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
ANLE / 25 - 10 - 12 | DN 25 | 10 bar | 60 mm | 2,30 kg | 18100025 |
ANLE / 32 - 10 - 14 | DN 32 | 10 bar | 65 mm | 3,40 kg | 18101032 |
ANLE / 40 - 10 - 16 | DN 40 | 10 bar | 75 mm | 4,00 kg | 18102040 |
ANLE / 50 - 10 - 20 | DN 50 | 10 bar | 95 mm | 4,70 kg | 18103050 |
ANLE / 65 - 10 - 24 | DN 65 | 10 bar | 110 mm | 5,90 kg | 18104065 |
ANLE / 80 - 10 - 28 | DN 80 | 10 bar | 125 mm | 6,90 kg | 18105080 |
ANLE / 100 - 10 - 34 | DN 100 | 10 bar | 150 mm | 7,80 kg | 18106100 |
ANLE / 125 - 10 - 42 | DN 125 | 10 bar | 175 mm | 10,20 kg | 18107125 |
ANLE / 150 - 10 - 50 | DN 150 | 10 bar | 200 mm | 13,00 kg | 18108150 |
ANLE / 200 - 10 - 64 | DN 200 | 10 bar | 240 mm | 17,30 kg | 18109200 |
