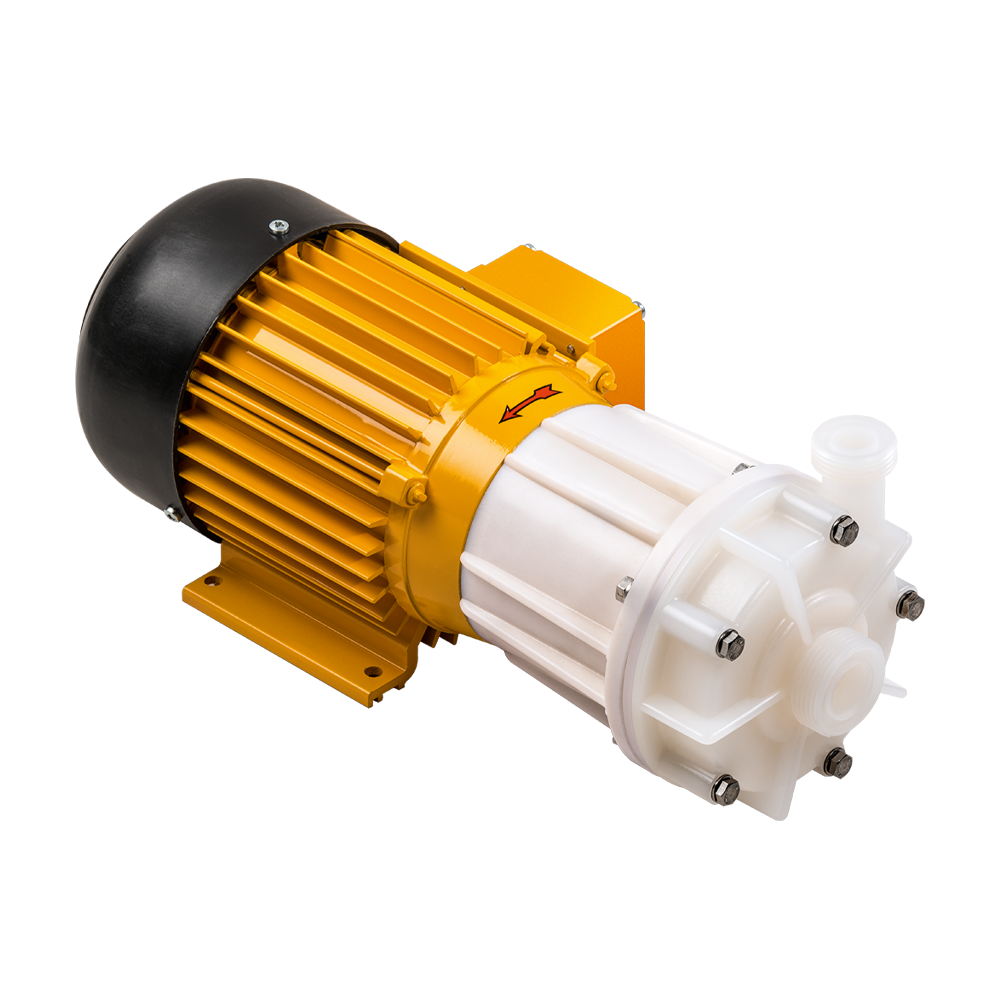

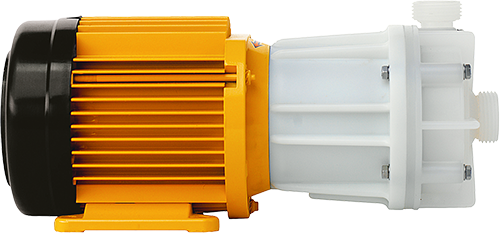

SCHMITT MPN santrifüj pompaları, normal beslemeli, manyetik kaplinli tek kademeli plastik santrifüj pompalardır. Özellikle kimyasal dirençlidirler.


MPN serimizle özellikle gurur duyuyoruz. Çünkü dünyanın en kanıtlanmış plastik manyetik pompalarından biridir. Onlarca yıldır kullanılmaktadır. Bu süre zarfında, sürekli olarak daha da geliştirdik. Bugün bu pompalardan onbinlercesi uluslararası alanda çeşitli sanayi kollarında kullanılmaktadır. MPN ile motor gücünü temassız iletir. Bundan, pompanın çarkı üzerindeki kapalı mahfaza duvarından (muhafaza kabuğu) geçen bir manyetik kaplin sorumludur. Tüm boyutların ATEX bölge 1 ve 2'de kullanım için ATEX sertifikalı versiyonları da mevcuttur. Bu versiyonlara MPN-EX adı verilir.

MPN Serisi

SCHMITT Teknik Doküman >> MPN Serisi (PDF)

Metalik olmayan yatay santrifüj pompalar

Hermetik olarak sızdırmaz ve kesinlikle sızdırmaz (mekanik sızdırmazlık yok)

Özellikle toksik, çevreye zararlı ve aşındırıcı ortamlar için uygundur

Büyük çaplı kaymalı yataklar nedeniyle kısmi kuru çalışma koşullarında çalışır

MPN Serisinin özel özellikleri

Özellikleri



  • Hermetik olarak sızdırmaz ve kesinlikle sızdırmaz (mekanik sızdırmazlık yok)
  • Neodimiyum mıknatıslı güçlü manyetik sürücü
  • Ekstra büyük kaymalı yataklar sayesinde normal işletimde pratik olarak bakım gerektirmez
  • Büyük çaplı PTFE kaymalı yataklar sayesinde kısmi kuru çalışma koşullarında çalışır - çark mili olmadan tasarım Özellikler
  • Tüm ıslak parçalar yüksek kaliteli, korozyona dayanıklı plastikten yapılmıştır (PVDF veya PP)
  • Standart olarak dişli bağlantılar (ISO 228-1)
  • İsteğe bağlı olarak flanşlı olarak temin edilebilir (130'dan itibaren)
  • Evrensel olarak uygulanabilir, düşük gürültülü ve kompakt yakın bağlantılı tasarım
  • ATEX bölge 1 ve 2 patlayıcı ortamlarda kullanım için onaylanmıştır
  • ATEX bölge 1 onaylı iletken plastikten yapılmış muhafaza parçaları ile isteğe bağlı olarak temin edilebilir
  • Korozyona dayanıklı boya kaplama
  • 1.4571'de (316Ti) tüm paslanmaz çelik vidalar
  • FDA sertifikalı malzemeler (PVDF versiyonları)

Uygulama alanları



Asitler, bazlar, kül suyu veya diğer aşındırıcı, zararlı veya toksik sıvıların, küçük sızıntıların bile kabul edilemez olduğu ve hermetik olarak kapatılmış bir pompanın gerekli olduğu bu tür uygulamalarda teslimi. Kontaminasyonun kesinlikle önlenmesi gereken yüksek saflıkta ve hassas sıvıların teslimi.





  • Kaplama ve yüzey kaplama
  • Yarı iletken teknolojisi ve güneş pili üretimi
  • PCB ve elektronik üretimi
  • Atık su ve tatlı su arıtma
  • Laboratuvar ekipmanları ve tıbbi teknoloji
  • Emisyon kontrolleri ve gaz yıkayıcılar
  • Pil üretimi ve enerji depolama
  • Yüksek saflıkta uygulamalar, demineralize su, ultra saf su



Özellikleri



Pompa gövdesi / ıslak uç : PVDF, PP

Elastomerler: FKM, EPDM, FEP, FFKM

Kayar yatakların malzemesi: PTFE / Al2O3, SiC / SIC





Çalışma koşulları



  • Maks. akış hızı: 35 m³/saate kadar
  • Maks. dağıtım yüksekliği: 32 m'ye kadar
  • Sıvı sıcaklığı: -5 ila 95°C (PVDF), resp. 0 ila 80 °C (PP)
  • Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
  • Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (2,0'a kadar)
  • Çalışma koşullarına ve pompa modeline bağlı olarak, MPN pompaları belirli süreler boyunca – birkaç saate kadar – kuru çalışabilir



Motorlar



Standart motorlar (stoktan temin edilebilir)



  • Üç fazlı motorlar: D230 / Y400 V-3ph @ 50 Hz, D265/Y460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
  • 0,75 kW'tan başlayan tüm motorlar, IE3 enerji verimliliği sınıfına sahiptir.
  • Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
  • ATEX sertifikalı motorlar (sıcaklık derecesi T3)



Özel motorlar (örneğin istek üzerine temin edilebilir)



  • Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
  • Entegre sürücü / frekans dönüştürücülü üç fazlı motorlar
  • 50 Hz'de 1450 rpm / 60 Hz'de 1650 rpm'de dört kutuplu motorlar
  • UL ve CSA sertifikalı motorlar
  • Özel koruma türleri, örneğin IP 65
  • Özel yalıtım sınıfları, örneğin tropikal yalıtım
  • Çoklu voltaj, örneğin D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
  • Doğru akım motorları (DC veya BLDC)
SCHMITT Teknik Doküman >> MPN Serisi Ürün Broşürü (PDF)
SCHMITT Teknik Doküman >> Kimyasal direnç listesi (PDF)

  >

plastik

yatay

manyetik olarak bağlı

normal astarlama

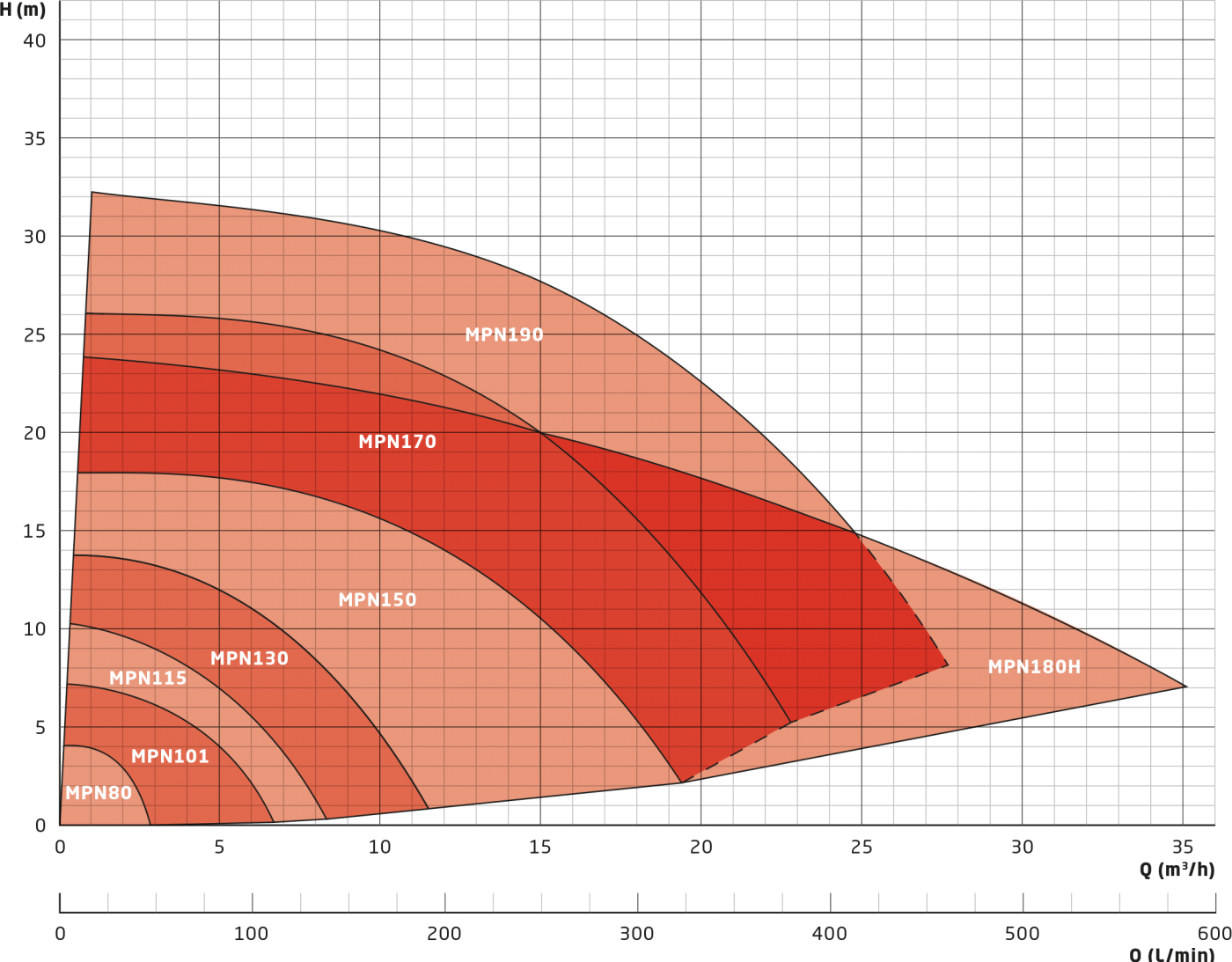

Pompa eğrileri
