Manyetik kaplin sayesinde bu pompalar temassız ve aşınmasız çalışır. Bu, toksik, çevreye zararlı veya agresif ortamlar için idealdir. Yüksek basınçlar için tasarlanmışlardır ve çok hassas bir şekilde kontrol edilebilirler.


P serisi, ortamları 60 °C sıcaklığa kadar pompalayabilir. P-EX adı altında, ATEX zone 2'de kullanım için ATEX sertifikalı bir versiyon da sunuyoruz.

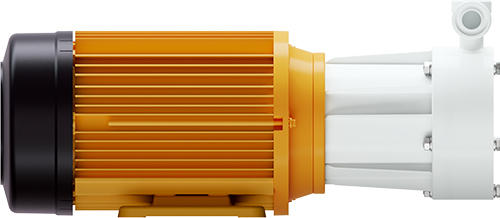

P Serisi

SCHMITT Teknik Doküman >> P Serisi (PDF)

Metalik olmayan yatay santrifüj pompalar

plastik

yatay

manyetik olarak bağlı

normal astarlama

Doğrusal pompa eğrisi sayesinde çok hassas pompa kontrolü

Hermetik olarak sızdırmaz ve kesinlikle sızdırmaz (mekanik sızdırmazlık yok)

Özellikle toksik, çevreye zararlı ve aşındırıcı ortamlar için uygundur

Düşük kaynama noktalı sıvıları pompalamak için çok uygundur

P Serisinin özel özellikleri

Özellikleri



  • Hermetik olarak sızdırmaz ve kesinlikle sızdırmaz (mekanik sızdırmazlık yok)
  • Neodimiyum mıknatıslı güçlü manyetik sürücü
  • Ekstra büyük kaymalı yataklar sayesinde normal işletimde pratik olarak bakım gerektirmez
  • Büyük çaplı PTFE kaymalı yataklar sayesinde kısmi kuru çalışma koşullarında çalışır - çark mili olmadan tasarım
  • Tüm ıslak parçalar yüksek kaliteli, korozyona dayanıklı plastikten yapılmıştır (PVDF veya PP)
  • Standart olarak dişli bağlantılar (ISO 228-1)
  • Evrensel olarak uygulanabilir, düşük gürültülü ve kompakt yakın bağlantılı tasarım
  • Patlayıcı ortamlarda kullanım için onaylanmıştır ATEX bölgeleri 2
  • Korozyona dayanıklı boya kaplama
  • 1.4571'de (316Ti) tüm paslanmaz çelik vidalar
  • FDA sertifikalı malzemeler (PVDF versiyonları)





Uygulama alanları



Asitler, bazlar, kül suyu veya diğer aşındırıcı, zararlı veya toksik sıvıların, küçük sızıntıların bile kabul edilemez olduğu ve hermetik olarak kapatılmış bir pompanın gerekli olduğu bu tür uygulamalarda teslimi. Kontaminasyonun kesinlikle önlenmesi gereken yüksek saflıkta ve hassas sıvıların teslimi.







  • Kaplama ve yüzey kaplama
  • Yarı iletken teknolojisi ve güneş pili üretimi
  • PCB ve elektronik üretimi
  • Atık su ve tatlı su arıtma
  • Laboratuvar ekipmanları ve tıbbi teknoloji
  • Emisyon kontrolleri ve gaz yıkayıcılar
  • Pil üretimi ve enerji depolama
  • Yüksek saflıkta uygulamalar, demineralize su, ultra saf su

Özellikleri



Pompa gövdesi / ıslak uç : PVDF, PP

Elastomerler: FKM, EPDM, FEP, FFKM

Kayar yatakların malzemesi: PTFE / Al2O3, SiC / SIC



Çalışma koşulları



  • Maks. akış hızı: 4,5 m³/saate kadar
  • Maks. dağıtım yüksekliği: 45 m'ye kadar
  • Sıvı sıcaklığı: 0 ila 60°C (PVDF, PP)
  • Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
  • Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (1,3'e kadar)

Motorlar



Standart motorlar (stoktan temin edilebilir)



  • Üç fazlı motorlar: D230 / Y400 V-3ph @ 50 Hz, D265/Y460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
  • 0,75 kW'tan başlayan tüm motorlar, IE3 enerji verimliliği sınıfına sahiptir.
  • Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
  • ATEX sertifikalı motorlar (sıcaklık derecesi T3)



Özel motorlar (örneğin istek üzerine temin edilebilir)



  • Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
  • Entegre sürücü / frekans dönüştürücülü üç fazlı motorlar
  • 50 Hz'de 1450 rpm / 60 Hz'de 1650 rpm'de dört kutuplu motorlar
  • UL ve CSA sertifikalı motorlar
  • Özel koruma türleri, örneğin IP 65
  • Özel yalıtım sınıfları, örneğin tropikal yalıtım
  • Çoklu voltaj, örneğin D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
  • Doğru akım motorları (DC veya BLDC)
