SCHMITT  chemical resistant pumps



T Serisi

Hala aradığınızı bulamadınız mı ?

Size bireysel olarak tavsiye vermekten memnuniyet duyarız !

SİZİN İÇİN EN İYİ ÇÖZÜMÜ BULMAK İSTİYORUZ !

T

P

U

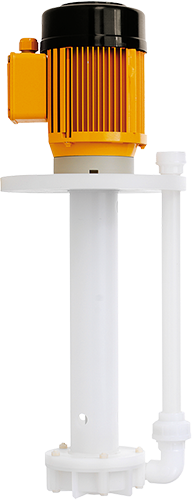

Bu dayanıklı ve kimyasal olarak dirençli dikey plastik daldırma pompalar, standart versiyonda contasız ve 95 °C'ye kadar çalışır. Opsiyonel olarak buhar bariyeri olarak salmastralı olarak da mevcuttur.


T serisi, çarkı doğrudan tahrik eden dikey bir şaft uzantısına sahiptir. Dönen şaft, muhafazanın içinde tamamen temassız ve aşınmasız çalışır (“konsol” tasarımı). Bu tasarım konsepti, salmastralara ve ek yataklara olan ihtiyacı ortadan kaldırır.

T Serisi

Metalik olmayan dikey santrifüj pompalar

Temassız mil ve çark dönüşü sayesinde kesinlikle kuru çalışma emniyeti

Akışkanda aşınma olmaz, bu nedenle yüksek saflıkta uygulamalar için çok uygundur

Kaymalı yataklar veya mekanik salmastralar gibi aşınan parçalar olmadığından bakım gerektirmeyen çalışma

T Serisinin özel özellikleri

Özellikleri



  • Temassız mil ve çark dönüşü sayesinde kesinlikle kuru çalışma emniyeti
  • Kaymalı yataklar veya mekanik salmastralar gibi aşınan parçalar olmadığından bakım gerektirmeyen çalışma
  • Daldırma derinliğini bireysel olarak ayarlamak için farklı uzunluklarda uzatma boruları mevcuttur
  • Kaba kir ve nesnelerin pompa gövdesine girmesini önlemek için giriş süzgeci ile birlikte sunulur
  • Tüm ıslak parçalar yüksek kaliteli, korozyona dayanıklı plastikten yapılmıştır (PVDF veya PP)
  • Standart olarak dişli bağlantılar (ISO 228-1)
  • İsteğe bağlı olarak flanşlı olarak temin edilebilir (130'dan itibaren)
  • Evrensel olarak uygulanabilir, düşük gürültülü ve kompakt yakın bağlantılı tasarım
  • Korozyona dayanıklı motor kaplaması

Uygulama alanları



Dönüş gemilerine, tank üstlerine, konteyner kapaklarına, pompa haznelerine vb. kurulum. Asitlerin, bazların, sodalı suların veya diğer aşındırıcı sıvıların teslimi. Bazen pompanın kuru çalışmasının engellenemediği uygulamalarda kullanışlıdır.





  • Kaplama ve yüzey kaplama
  • Yarı iletken teknolojisi ve güneş pili üretimi
  • PCB ve elektronik üretimi
  • Atık su ve tatlı su arıtma
  • Laboratuvar ekipmanları ve tıbbi teknoloji
  • Emisyon kontrolleri ve gaz yıkayıcılar
  • Pil üretimi ve enerji depolama
  • Yüksek saflıkta uygulamalar, demineralize su, ultra saf su



Özellikleri



Pompa gövdesi / ıslak uç : PVDF, PP

Elastomerler: FKM, EPDM, FEP, FFKM





Çalışma koşulları



  • Maks. akış hızı: 30 m³/saate kadar
  • Maks. dağıtım yüksekliği: 28 m'ye kadar
  • Sıvı sıcaklığı: -5 ila 95°C (PVDF), resp. 0 ila 80 °C (PP)
  • Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
  • Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (2,0'a kadar)
  • T serisi pompalar sınırsız süre kuru çalışabilir (salmastralı özel versiyonlar hariç)



Motorlar



Standart motorlar (stoktan temin edilebilir)



  • Üç fazlı motorlar: D230 / Y400 V-3ph @ 50 Hz, D265/Y460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
  • 0,75 kW'tan başlayan tüm motorlar, IE3 enerji verimliliği sınıfına sahiptir.
  • Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
  • ATEX sertifikalı motorlar (sıcaklık derecesi T3)



Özel motorlar (örneğin istek üzerine temin edilebilir)



  • Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
  • Entegre sürücü / frekans dönüştürücülü üç fazlı motorlar
  • 50 Hz'de 1450 rpm / 60 Hz'de 1650 rpm'de dört kutuplu motorlar
  • UL ve CSA sertifikalı motorlar
  • Özel koruma türleri, örneğin IP 65
  • Özel yalıtım sınıfları, örneğin tropikal yalıtım
  • Çoklu voltaj, örneğin D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
  • Doğru akım motorları (DC veya BLDC)
SCHMITT Teknik Doküman >> T Serisi Ürün Broşürü (PDF)
SCHMITT Teknik Doküman >> Kimyasal direnç listesi (PDF)

  >

plastik

dikey

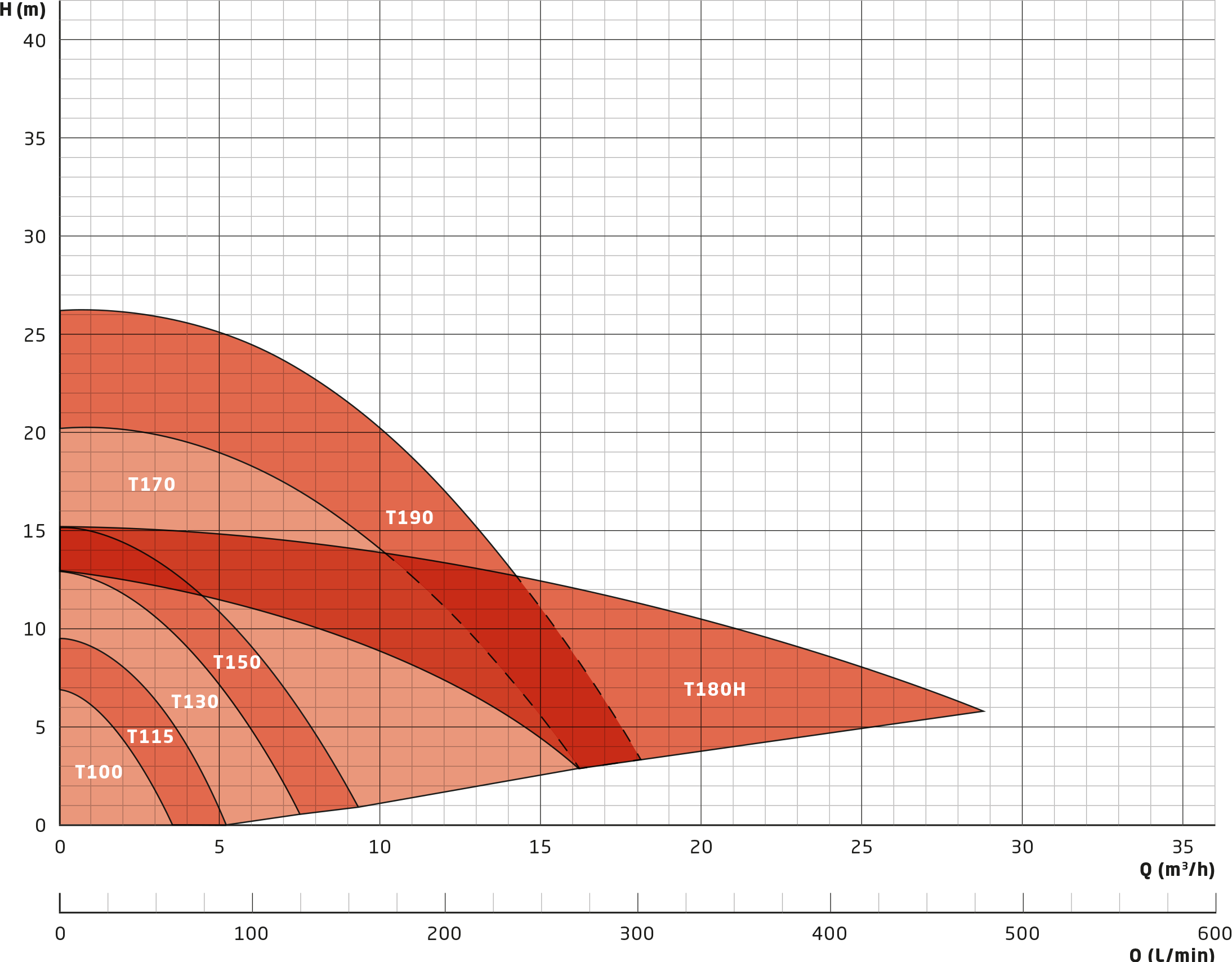

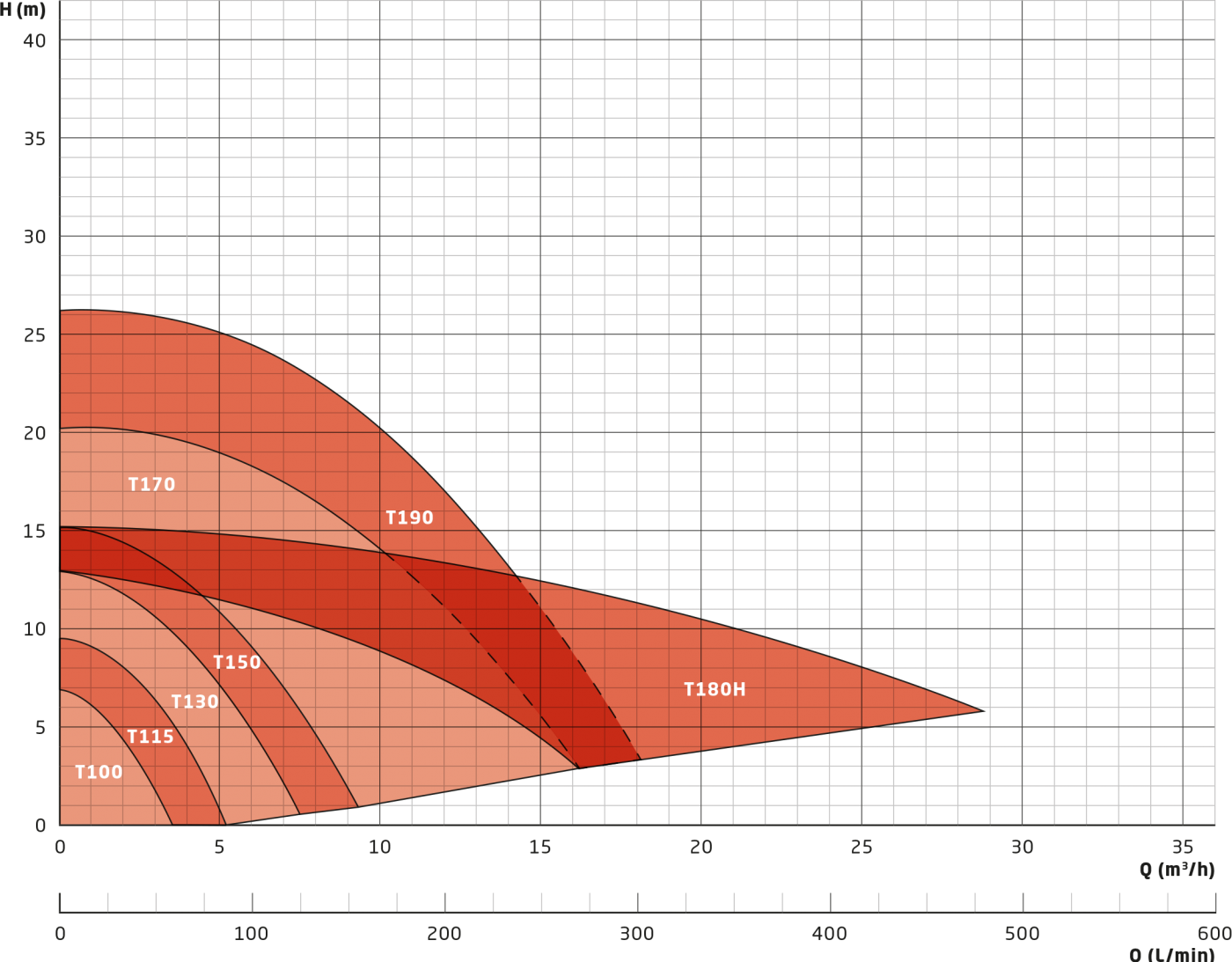

Pompa eğrileri
