SCHMITT  chemical resistant pumps



U Serisi

Hala aradığınızı bulamadınız mı ?

Size bireysel olarak tavsiye vermekten memnuniyet duyarız !

SİZİN İÇİN EN İYİ ÇÖZÜMÜ BULMAK İSTİYORUZ !

T

P

U

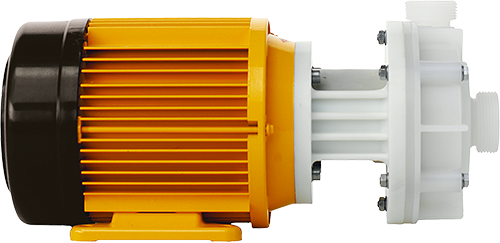

Giriş seviyesi bir model olarak, tek mekanik salmastralı bu normal beslemeli plastik santrifüj pompalar, agresif ortamlar ve metalik partiküllü zayıf/orta kuvvette asitler için mükemmeldir.


Bu kapalı akuple pompa ile motorun gücü bir mil vasıtasıyla doğrudan çarka uygulanır. Bu nedenle kaymadan çalışır. Tek bir mekanik salmastra, U serisinin sızdırmazlığını sağlar. Genel olarak, bu santrifüj pompalar hemen hemen her yerde kullanılabilir. Mevcut malzemelerin çeşitliliği, onları neredeyse tüm pompalama ortamlarına ve koşullarına uyarlayabileceğimiz anlamına gelir. MPN serisinde olduğu gibi, U serisinin tüm boyutları ATEX sertifikalı versiyonlarda da mevcuttur. Bu, ATEX Zone 2'de de kullanılabilecekleri anlamına gelir. Bu versiyonlar U-EX işaretine sahiptir.

U Serisi

SCHMITT Teknik Doküman >> U Serisi (PDF)

Metalik olmayan yatay santrifüj pompalar

Manyetik tahrikli pompalara ekonomik ve sağlam bir alternatif

Manyetik parçacıkların pompalanması mümkün

Kompakt yakın bağlantılı tasarım

Aşındırıcı ortamlar için uygundur



U Serisinin özel özellikleri

Özellikleri



  • Manyetik tahrikli pompalara ekonomik ve sağlam alternatif
  • Yaylı mekanik salmastra sayesinde katı içerikli sıvılar için çok uygundur
  • Manyetik parçacıkların pompalanması mümkün
  • Yüksek kaliteli conta yüzeyi malzemeleri sayesinde az bakım gerektiren çalışma
  • Tüm ıslak parçalar yüksek kaliteli, korozyona dayanıklı malzemelerden yapılmıştır
  • Standart olarak dişli bağlantılar (ISO 228-1)
  • 130 ebadından itibaren flanş bağlantılı olarak mevcuttur
  • Evrensel olarak uygulanabilir, düşük gürültülü ve kompakt yakın bağlantılı tasarım

Uygulama alanları



Hermetik olarak kapatılmış bir pompanın gerekli olmadığı bu tür uygulamalarda asitlerin, bazların, bazların veya diğer aşındırıcı sıvıların teslimi. Asitlerin ve bazların veya düşük ila orta miktarda katı parçacık içeren diğer aşındırıcı sıvıların teslimi





  • Kaplama ve yüzey kaplama
  • Yarı iletken teknolojisi ve güneş pili üretimi
  • PCB ve elektronik üretimi
  • Atık su ve tatlı su arıtma
  • Laboratuvar ekipmanları ve tıbbi teknoloji
  • Emisyon kontrolleri ve gaz yıkayıcılar
  • Pil üretimi ve enerji depolama
  • Yüksek saflıkta uygulamalar, demineralize su, ultra saf su



Özellikleri



Pompa gövdesi / ıslak uç : PVDF

Elastomerler: FKM, EPDM, FEP, FFKM

Mekanik salmastra yüzeylerinin malzemesi: PTFE/Al2O3,

karbon/Al2O3, SiC/SiC, SiC/karbon







Çalışma koşulları



  • Maks. akış hızı: 30 m³/saate kadar
  • Maks. dağıtım yüksekliği: 40 m'ye kadar
  • Sıvı sıcaklığı: -5 ila 95°C (PVDF)
  • Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
  • Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (2,0'a kadar)



Motorlar



Standart motorlar (stoktan temin edilebilir)



  • Üç fazlı motorlar: D230 / Y400 V-3ph @ 50 Hz, D265/Y460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
  • 0,75 kW'tan başlayan tüm motorlar, IE3 enerji verimliliği sınıfına sahiptir.
  • Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
  • ATEX sertifikalı motorlar (sıcaklık derecesi T3)



Özel motorlar (örneğin istek üzerine temin edilebilir)



  • Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
  • Entegre sürücü / frekans dönüştürücülü üç fazlı motorlar
  • 50 Hz'de 1450 rpm / 60 Hz'de 1650 rpm'de dört kutuplu motorlar
  • UL ve CSA sertifikalı motorlar
  • Özel koruma türleri, örneğin IP 65
  • Özel yalıtım sınıfları, örneğin tropikal yalıtım
  • Çoklu voltaj, örneğin D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
  • Doğru akım motorları (DC veya BLDC)
SCHMITT Teknik Doküman >> U Serisi Ürün Broşürü (PDF)
SCHMITT Teknik Doküman >> Kimyasal direnç listesi (PDF)

  >

plastik

yatay

manyetik salmastra ile

normal astarlama

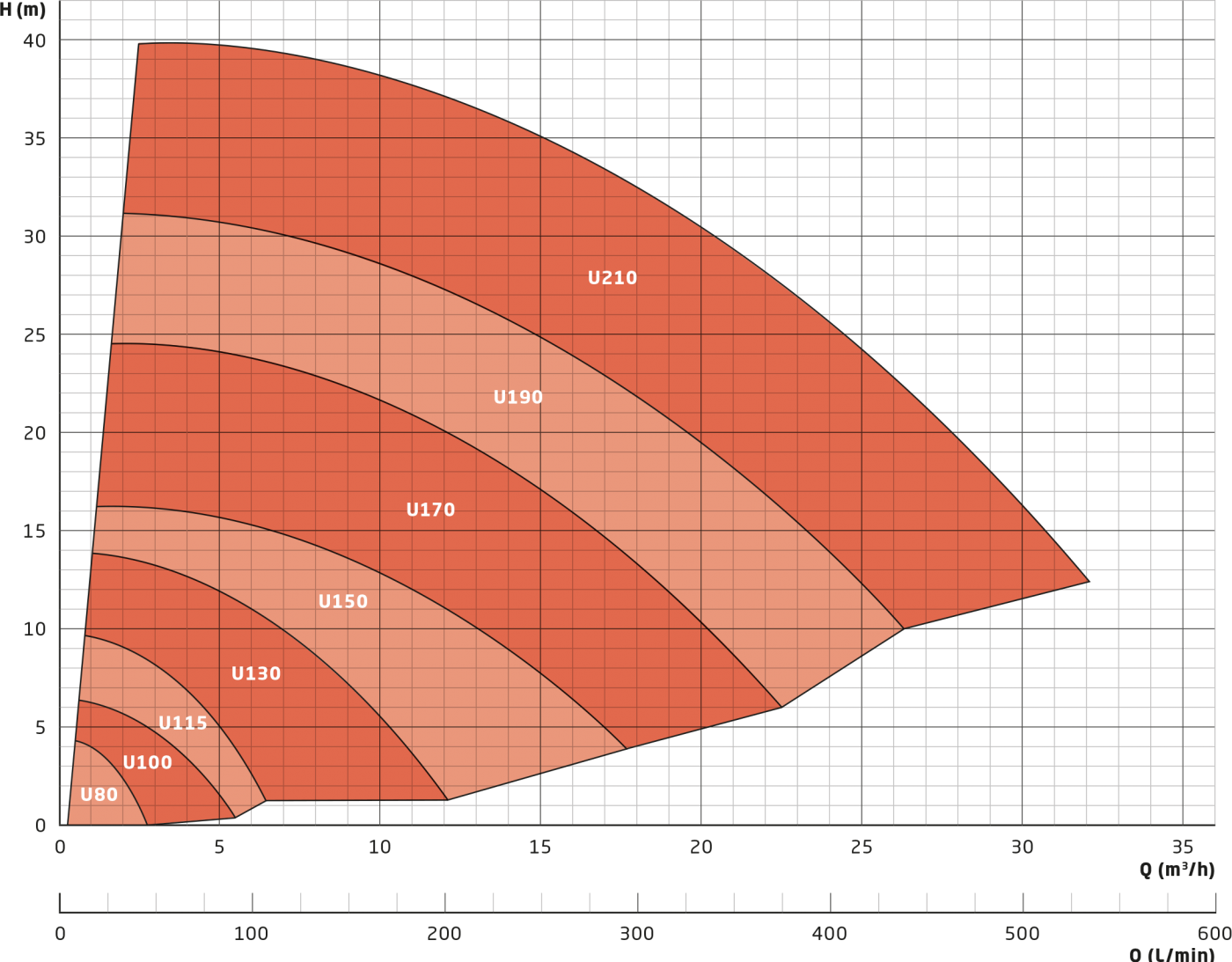

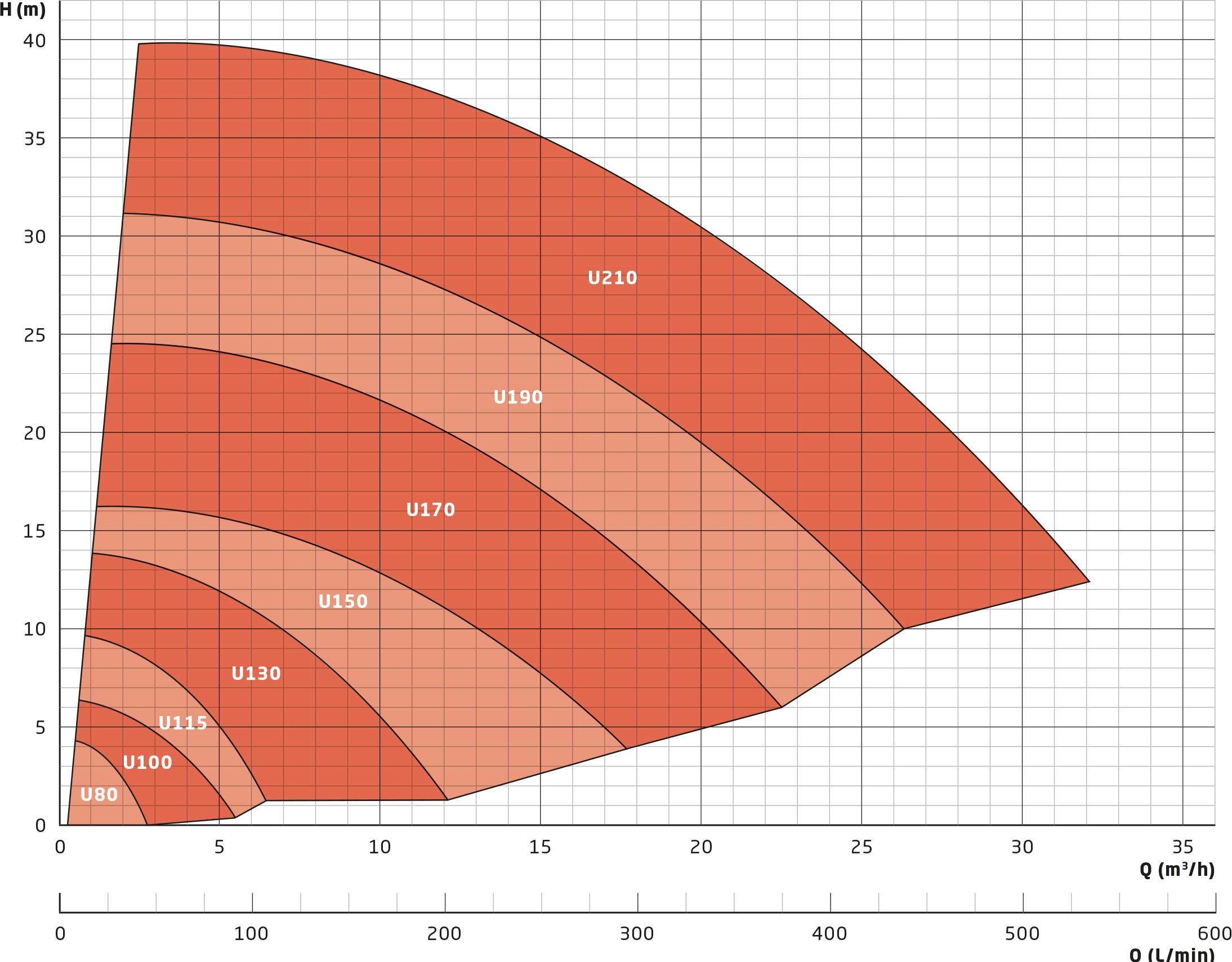

Pompa eğrileri
