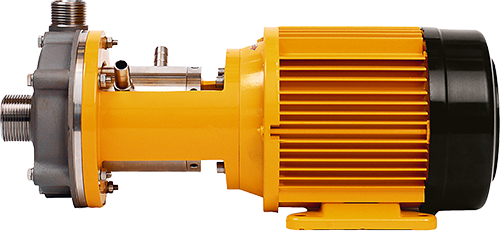

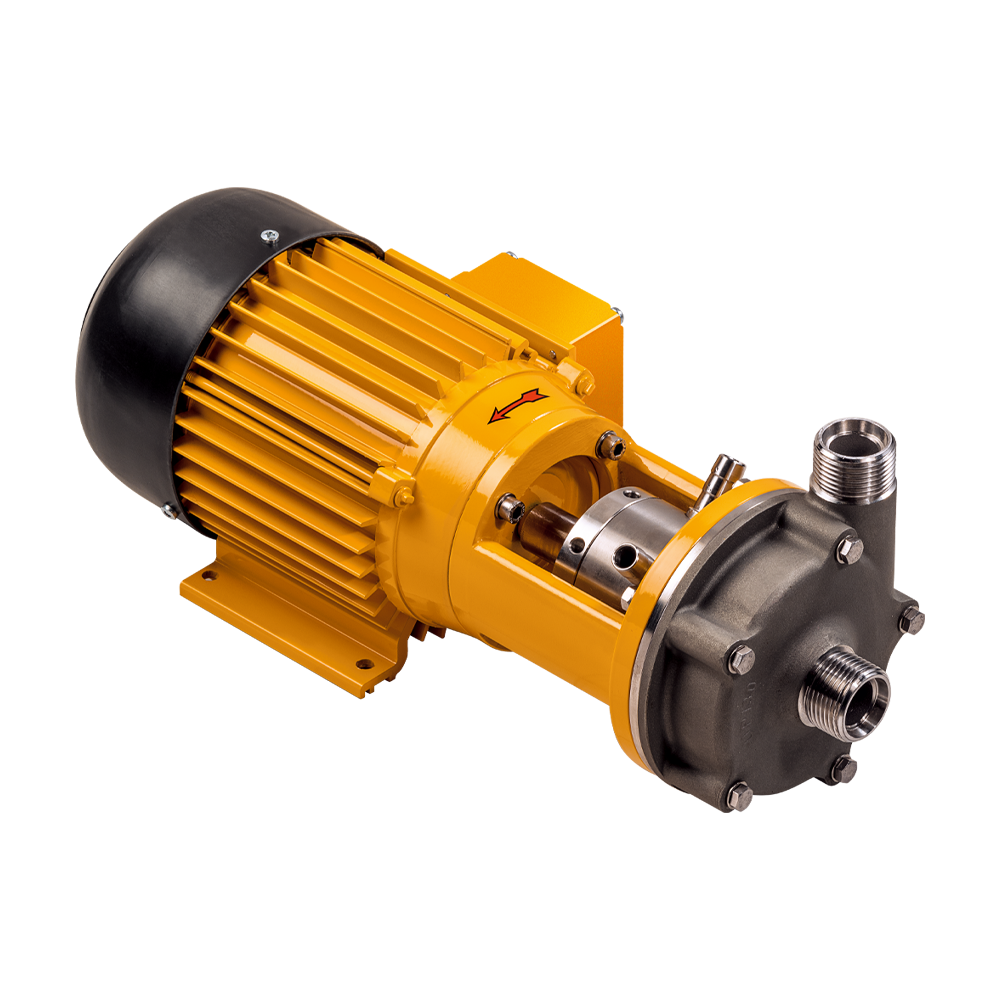

UP-DO serisi, 150 °C'ye kadar toksik veya çevreye zararlı ortamlar için idealdir. Çift mekanik salmastrası, arka arkaya düzenlemede maksimum sızdırmazlık ve güvenlik sağlar.


Bu pompalarda motorun gücü, sürekli bir mil tarafından doğrudan çarka iletilir. UP-DO serisinde mekanik salmastra bir sızdırmazlık sıvısı ile soğutulur. Bu, ayrı bir besleme sistemi tarafından sağlanır. Conta yüzeyleri ve elastomerler istek üzerine çeşitli malzemelerden üretilebilir. Bu nedenle, bu pompaların kullanımında neredeyse hiçbir sınırlama yoktur.

UP-DO Serisi

SCHMITT Teknik Doküman >> UP & UP-DO Serisi (PDF)

Yatay santrifüj pompalar - paslanmaz çelik

Yüksek et kalınlığına sahip sağlam gövde parçaları

Kompakt yakın bağlantılı tasarım

Kolay kurulum



UP-DO Serisinin özel özellikleri

Özellikleri



  • Yüksek et kalınlığına sahip sağlam gövde parçaları
  • Yaylı mekanik salmastra sayesinde katı parçacıklar içeren sıvılar için çok uygundur
  • Manyetik parçacıkların pompalanması mümkün
  • Yüksek kaliteli conta yüzeyi malzemeleri sayesinde az bakım gerektiren çalışma
  • Tüm ıslak parçalar yüksek kaliteli, korozyona dayanıklı paslanmaz çelik 1.4571'den (AISI 316 Ti) yapılmıştır
  • Standart olarak ISO 228-1'e göre dişli bağlantılar. İsteğe bağlı olarak flanş bağlantılı olarak temin edilebilir (130'dan itibaren)
  • Evrensel olarak uygulanabilir, düşük gürültülü ve kompakt yakın bağlantılı tasarım
  • Patlayıcı ortamlarda kullanım için onaylanmıştır (ATEX bölge 1)
  • Korozyona dayanıklı motor kaplaması

Uygulama alanları



Tuzlu su, zayıf asitler ve alkaliler veya diğer aşındırıcı sıvıların pompalanması. 150 °C'ye kadar sıcaklıklarda su veya yağ bazlı emülsiyonların pompalanması. Zorlu ortamlarda ve özellikle sağlam bir pompanın gerekli olduğu uygulamalarda kullanın.







  • Kaplama ve yüzey kaplama
  • Yarı iletken teknolojisi ve güneş pili üretimi
  • PCB ve elektronik üretimi
  • Atık su ve tatlı su arıtma
  • Laboratuvar ekipmanları ve tıbbi teknoloji
  • Emisyon kontrolleri ve gaz yıkayıcılar
  • Pil üretimi ve enerji depolama
  • Yüksek saflıkta uygulamalar, demineralize su, ultra saf su

Özellikleri



Pompa gövdesi / ıslak uç : Paslanmaz çelik 1.4571 (316Ti)

Elastomerler: FKM, EPDM, FFKM

Mekanik salmastra malzemesi: PTFE/Al2O3, karbon/Al2O3, SiC/SiC, SiC/karbon



Çalışma koşulları



  • Maks. akış hızı: 30 m³/saate kadar
  • Maks. teslimat yüksekliği: 40 m'ye kadar
  • Sıvı sıcaklığı: 0 ila 150°C
  • Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
  • Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (2,0'a kadar)

Motorlar



Standart motorlar (stoktan temin edilebilir)



  • Üç fazlı motorlar: D230 / Y400 V-3ph @ 50 Hz, D265/Y460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
  • 0,75 kW'tan başlayan tüm motorlar, IE3 enerji verimliliği sınıfına sahiptir.
  • Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
  • ATEX sertifikalı motorlar (sıcaklık derecesi T3)



Özel motorlar (örneğin istek üzerine temin edilebilir)



  • Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
  • Entegre sürücü / frekans dönüştürücülü üç fazlı motorlar
  • 50 Hz'de 1450 rpm / 60 Hz'de 1650 rpm'de dört kutuplu motorlar
  • UL ve CSA sertifikalı motorlar
  • Özel koruma türleri, örneğin IP 65
  • Özel yalıtım sınıfları, örneğin tropikal yalıtım
  • Çoklu voltaj, örneğin D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
  • Doğru akım motorları (DC veya BLDC)
SCHMITT Teknik Doküman >> UP & UP-DO Serisi Ürün Broşürü (PDF)
SCHMITT Teknik Doküman >> Kimyasal direnç listesi (PDF)

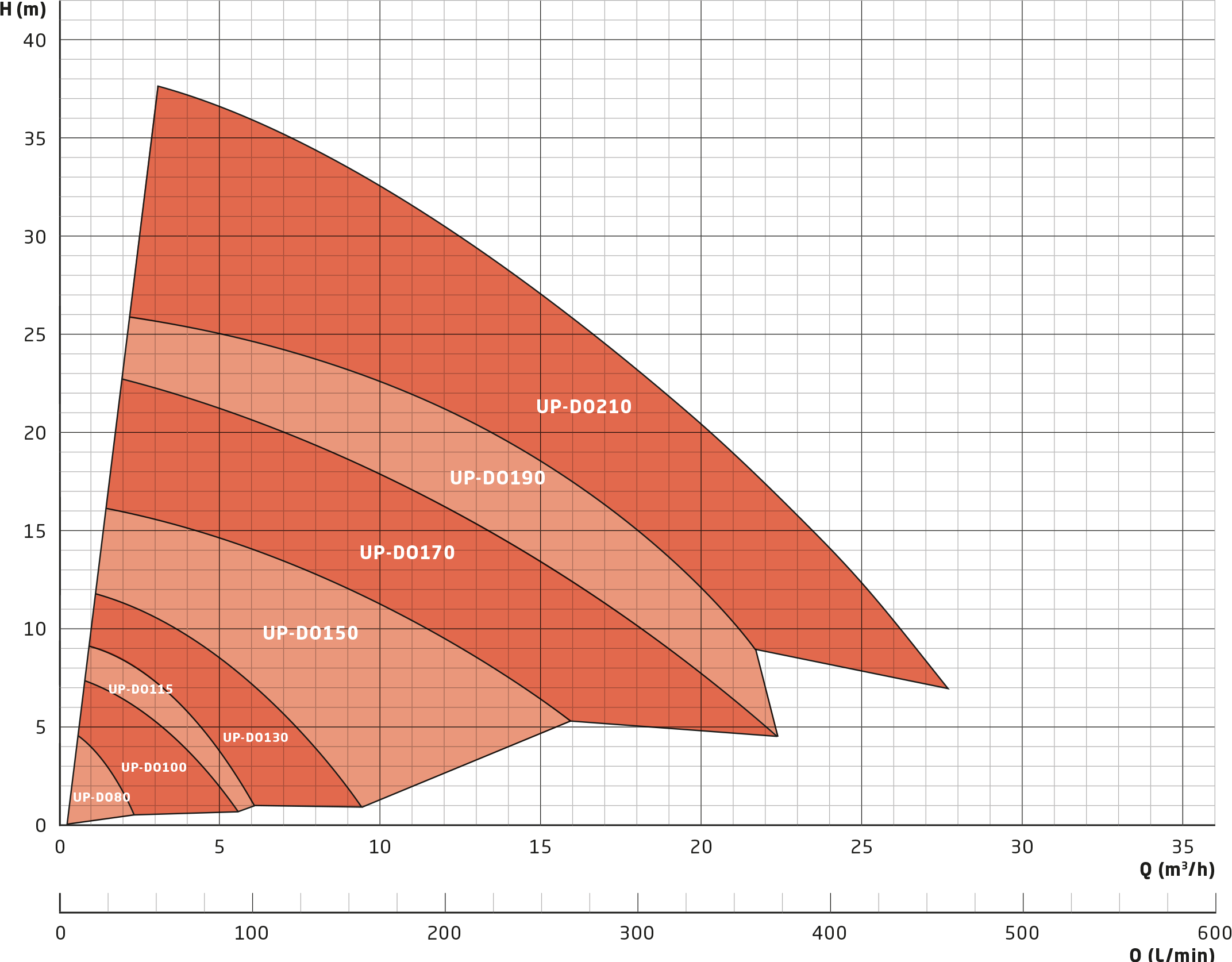

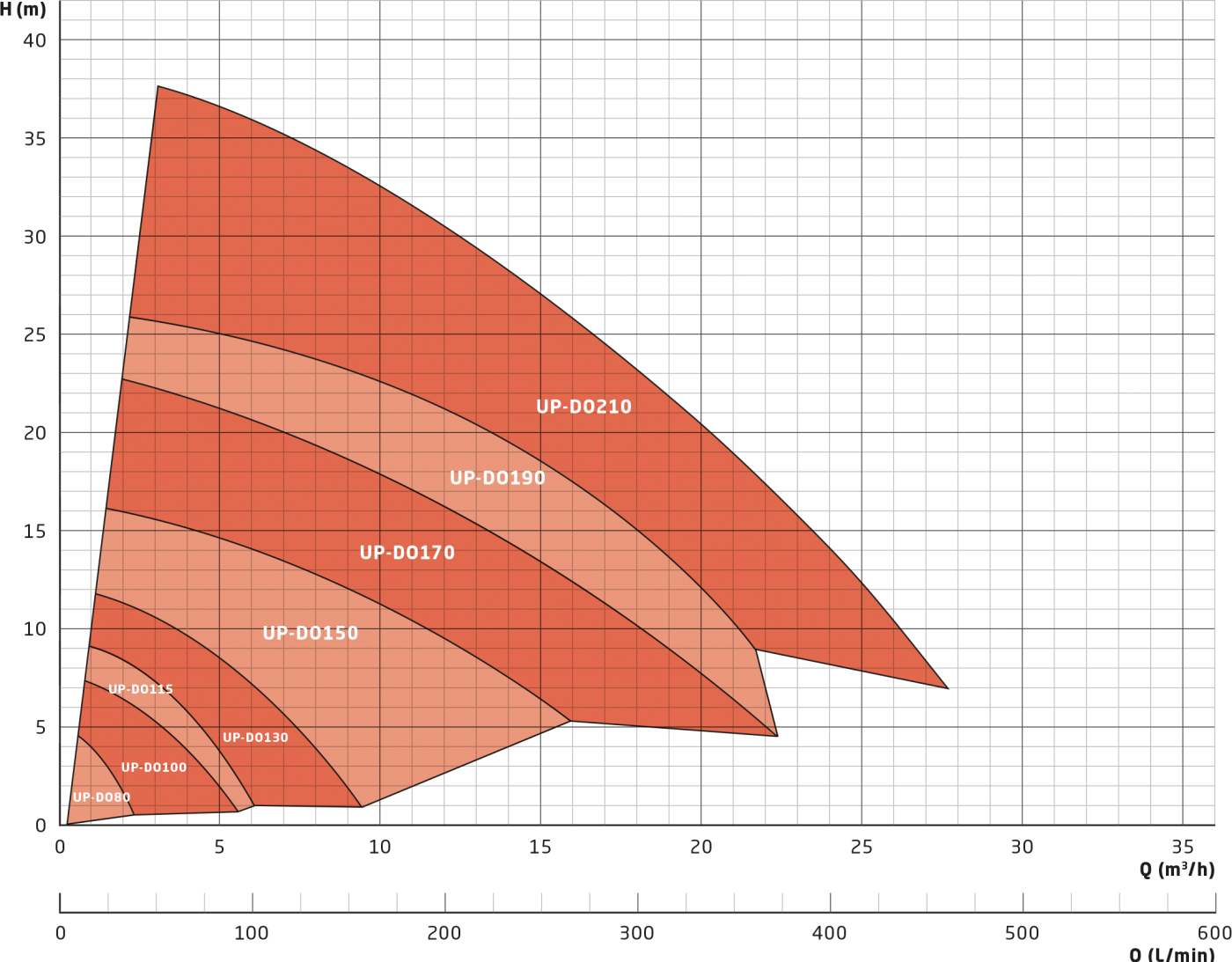

Pompa Eğrileri

  >

paslanmaz çelik

yatay

mekanik salmastra ile

normal astarlama

Yüksek sıcaklıklar için uygun



Bariyer sıvı sistemi ile bağlantılı olarak güvenli kuru çalışma



Toksik veya çevreye zararlı sıvı sızıntısı yok



TA Luft'un gereksinimlerini karşılar
