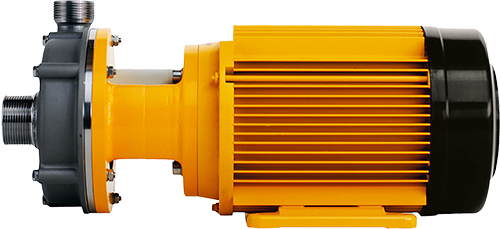

Tek mekanik salmastralı, yakın bağlantılı tasarımlı bu normal beslemeli santrifüj pompalar sağlam ve dayanıklıdır. 150 °C'ye kadar olan sıcaklıklar için tasarlanmışlardır, ayrıca metalik parçacıklara sahip ortamları da taşır.


UP serisi pompalarda motor gücünü sabit bir mil ile doğrudan pompa çarkına iletiyoruz. Bu nedenle bu pompalar kaymadan çalışır. Mekanik salmastra, pompalanan ortam tarafından yağlanır ve soğutulur. Tüm conta halkaları ve elastomerler, UP için çeşitli malzemelerde mevcuttur. Bu, onları farklı uygulamalara kolayca uyarlamamızı sağlar. Pompanın yayı Hastelloy® C4'ten yapılmıştır. UP serisi, gerekirse UP-EX varyantları olarak da mevcuttur. Böylece, ATEX zone 1 ve 2'de de kullanımı mümkündür.

UP Serisi

SCHMITT Teknik Doküman >> UP & UP-DO Serisi (PDF)

Yatay santrifüj pompalar - paslanmaz çelik

Yüksek et kalınlığına sahip sağlam gövde parçaları

Kompakt blok tasarım

Kolay kurulum



UP Serisinin özel özellikleri

Özellikleri



  • Yüksek et kalınlığına sahip sağlam gövde parçaları
  • Yaylı mekanik salmastra sayesinde katı parçacıklar içeren sıvılar için çok uygundur
  • Manyetik parçacıkların pompalanması mümkün
  • Yüksek kaliteli conta yüzeyi malzemeleri sayesinde az bakım gerektiren çalışma
  • Tüm ıslak parçalar yüksek kaliteli, korozyona dayanıklı paslanmaz çelik 1.4571'den (AISI 316 Ti) yapılmıştır
  • Standart olarak ISO 228-1'e göre dişli bağlantılar. İsteğe bağlı olarak flanş bağlantılı olarak temin edilebilir (130'dan itibaren)
  • Evrensel olarak uygulanabilir, düşük gürültülü ve kompakt yakın bağlantılı tasarım
  • Patlayıcı ortamlarda kullanım için onaylanmıştır (ATEX bölge 1)
  • RAL1017'de korozyona dayanıklı boya, safran sarısı

Uygulama alanları



Tuzlu su, zayıf asitler ve alkaliler veya diğer aşındırıcı sıvıların pompalanması. 150 °C'ye kadar sıcaklıklarda su veya yağ bazlı emülsiyonların pompalanması. Zorlu ortamlarda ve özellikle sağlam bir pompanın gerekli olduğu uygulamalarda kullanın.







  • Kaplama ve yüzey kaplama
  • Yarı iletken teknolojisi ve güneş pili üretimi
  • PCB ve elektronik üretimi
  • Atık su ve tatlı su arıtma
  • Laboratuvar ekipmanları ve tıbbi teknoloji
  • Emisyon kontrolleri ve gaz yıkayıcılar
  • Pil üretimi ve enerji depolama
  • Yüksek saflıkta uygulamalar, demineralize su, ultra saf su

Özellikleri



Pompa gövdesi / ıslak uç : Paslanmaz çelik 1.4571 (V4A) (316Ti)
Elastomerler: FKM, EPDM, FFKM (e.B. Viton®)

Mekanik salmastra malzemesi: PTFE/Al2O3, karbon/Al2O3, SiC/SiC, SiC/karbon



Çalışma koşulları



  • Maks. akış hızı: 36 m³/saate kadar
  • Maks. teslimat yüksekliği: 40 m'ye kadar
  • Sıvı sıcaklığı: -20 ila 150°C
  • Ortam sıcaklığı: -10 ila 40°C, talep üzerine daha yüksek sıcaklıklar
  • Pompalar, yüksek yoğunluklu sıvılara uyarlanabilir (2,0'a kadar)

Motorlar



Standart motorlar (stoktan temin edilebilir)



  • Üç fazlı motorlar: D230 / Y400 V-3ph @ 50 Hz, D265/Y460 V-3ph @ 60 Hz, IP 55, Ins.-Cl. F, ayrıca PTC ile
  • 0,75 kW'tan başlayan tüm motorlar, IE3 enerji verimliliği sınıfına sahiptir.
  • Tek fazlı motorlar (1,1 kW'a kadar: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl.F)
  • ATEX sertifikalı motorlar (sıcaklık derecesi T3)



Özel motorlar (örneğin istek üzerine temin edilebilir)



  • Özel voltajlar ve frekanslar · ATEX sertifikalı motorlar (sıcaklık derecesi T4)
  • Entegre sürücü / frekans dönüştürücülü üç fazlı motorlar
  • 50 Hz'de 1450 rpm / 60 Hz'de 1650 rpm'de dört kutuplu motorlar
  • UL ve CSA sertifikalı motorlar
  • Özel koruma türleri, örneğin IP 65
  • Özel yalıtım sınıfları, örneğin tropikal yalıtım
  • Çoklu voltaj, örneğin D220–290 / Y380–500 V, 50 Hz; D220–332 / Y380–575 V, 60 Hz
  • Doğru akım motorları (DC veya BLDC)
SCHMITT Teknik Doküman >> UP & UP-DO Serisi Ürün Broşürü (PDF)
SCHMITT Teknik Doküman >> Kimyasal direnç listesi (PDF)

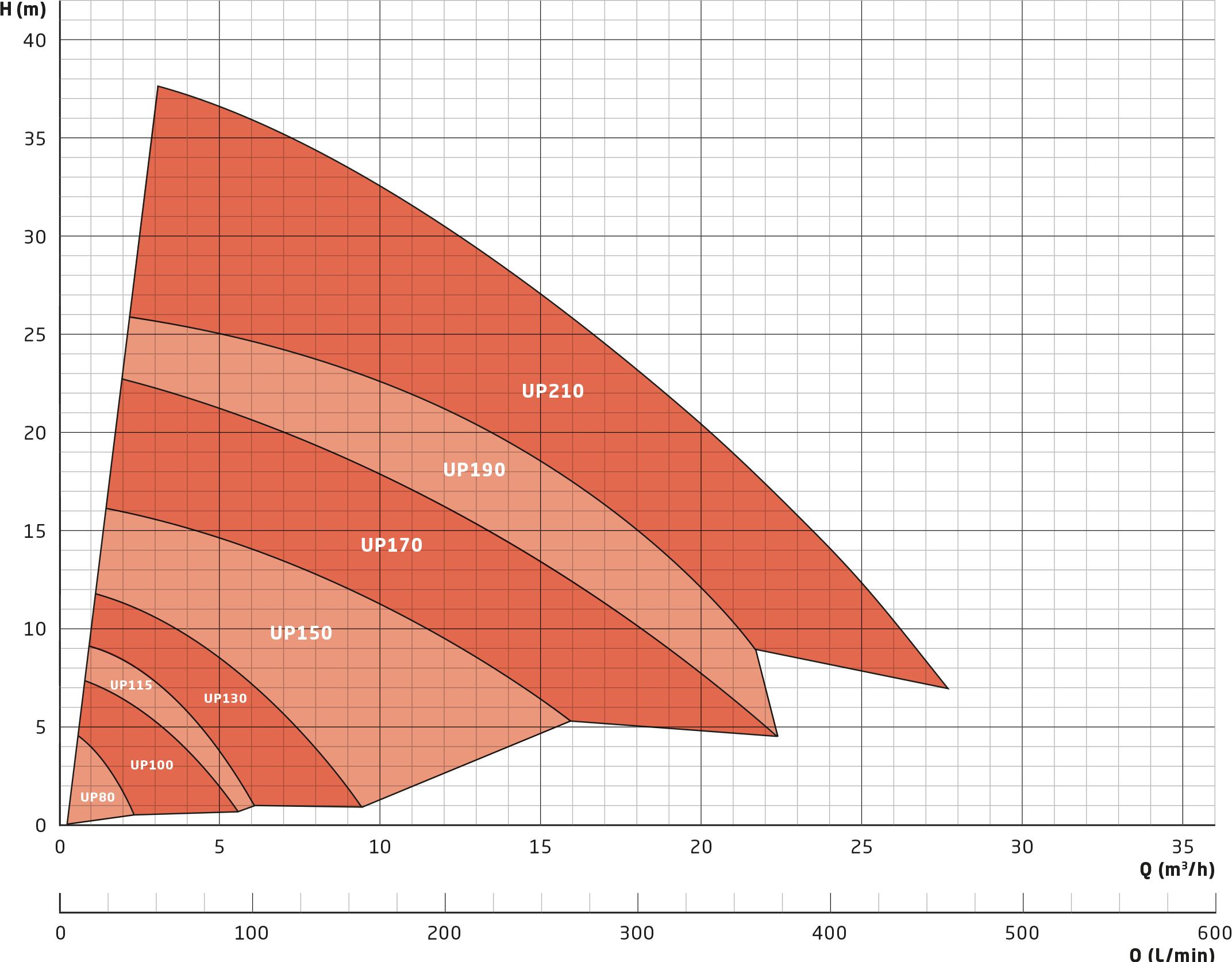

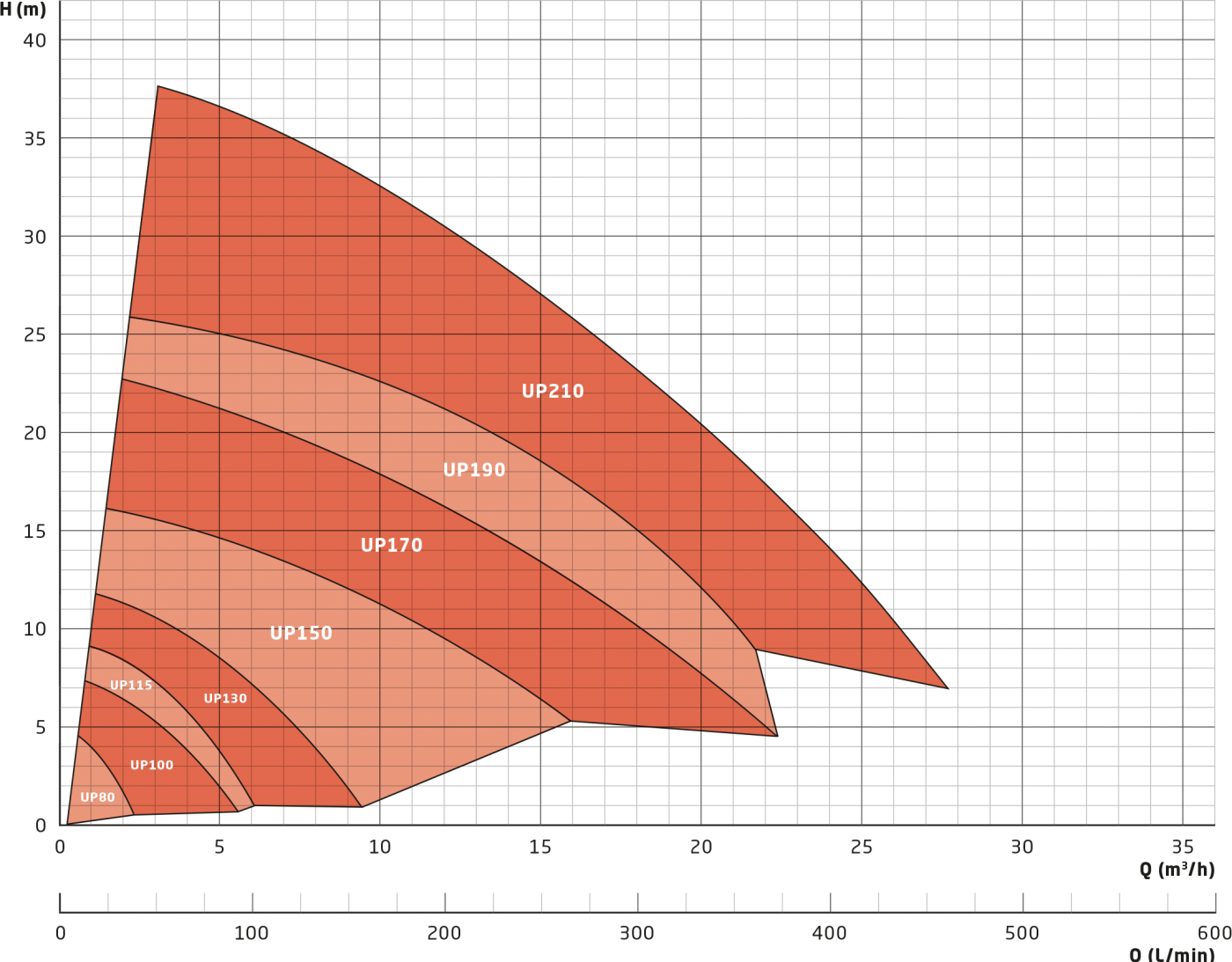

Pompa Eğrileri

  >
