MARCHEL | Gaz Filtresi PS 1 - PS 6

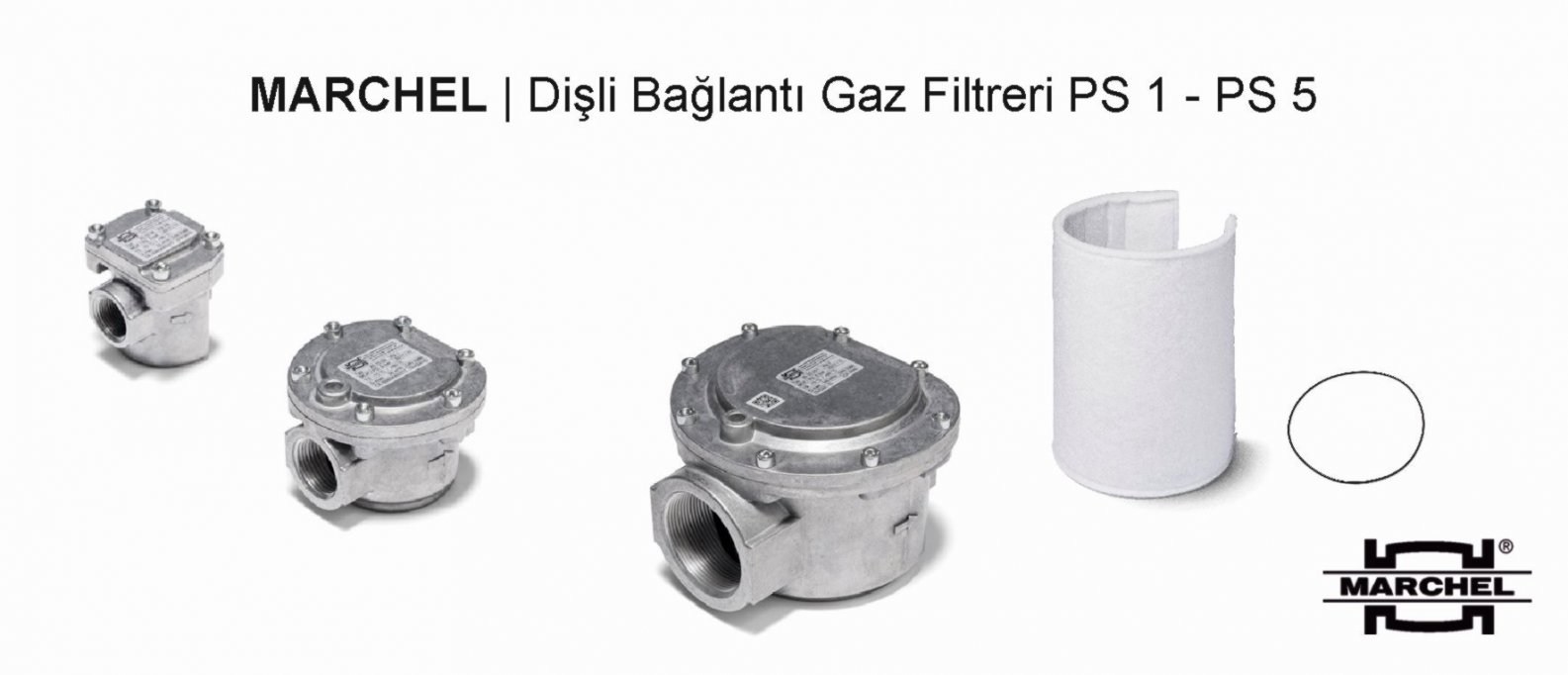

Dişli Bağlantı Gaz Filtreleri PS 1 - PS 5
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426
Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için;
PS 1 = PS maks. 1 bar, TS -15 ° C ila +80 ° C, filtreleme derecesi 50 μm
PS 5 = PS maks. 5 bar, TS -15 ° C ila +80 ° C, filtreleme derecesi 50 μm
Ek ücrete ile 10 µm filtreleme dereceli gaz filtresi
MARCHEL Teknik Doküman >> Gaz Filtreleri PS1-PS6 (PDF)

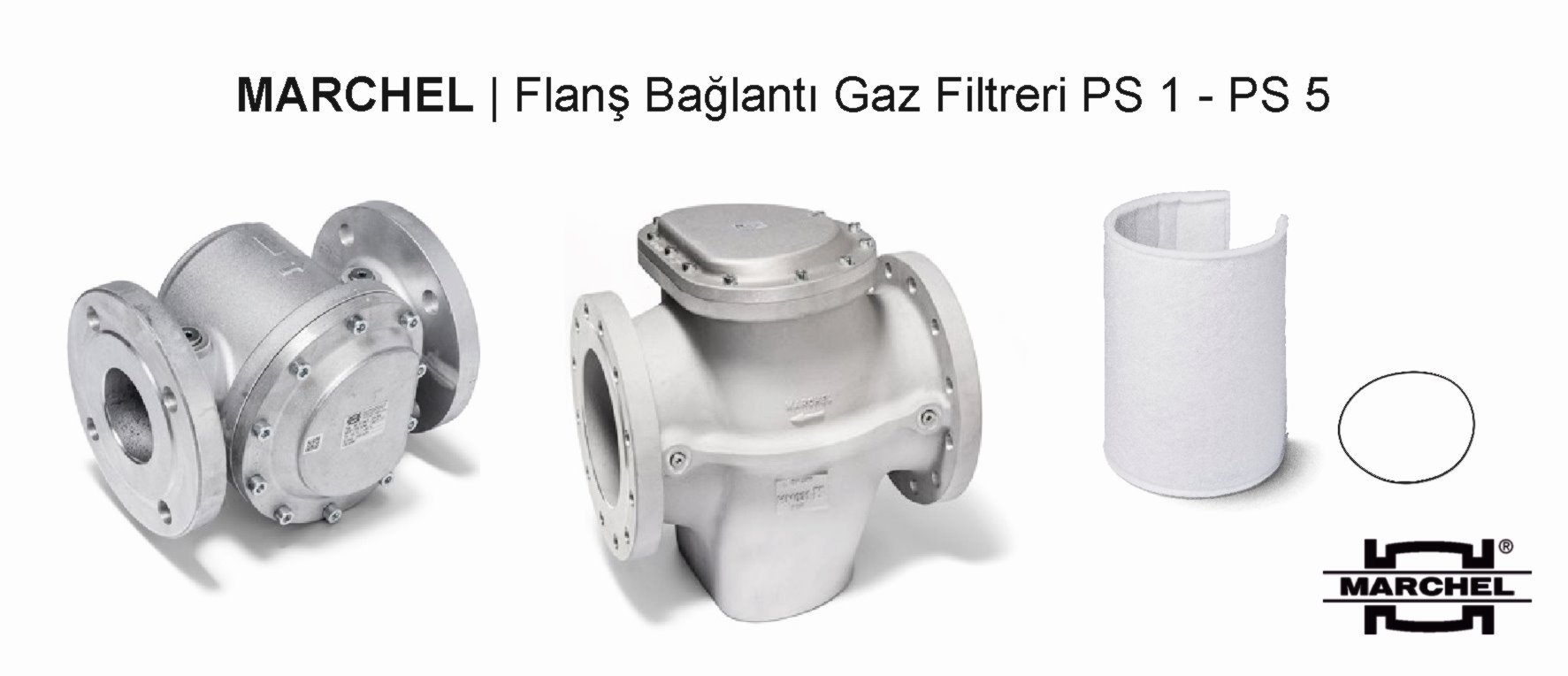

Flanş Bağlantı Gaz Filtreleri PS 1 - PS 5
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426
Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için;
PS 1 = PS maks. 1 bar, TS -15 ° C ila +80 ° C, filtreleme derecesi 50 μm
PS 5 = PS maks. 5 bar, TS -15 ° C ila +80 ° C, filtreleme derecesi 50 μm
DN 150'ye kadar ek ücrete ile 10 µm filtreleme dereceli gaz filtresi
MARCHEL Teknik Doküman >> Gaz Filtreleri PS1-PS6 (PDF)

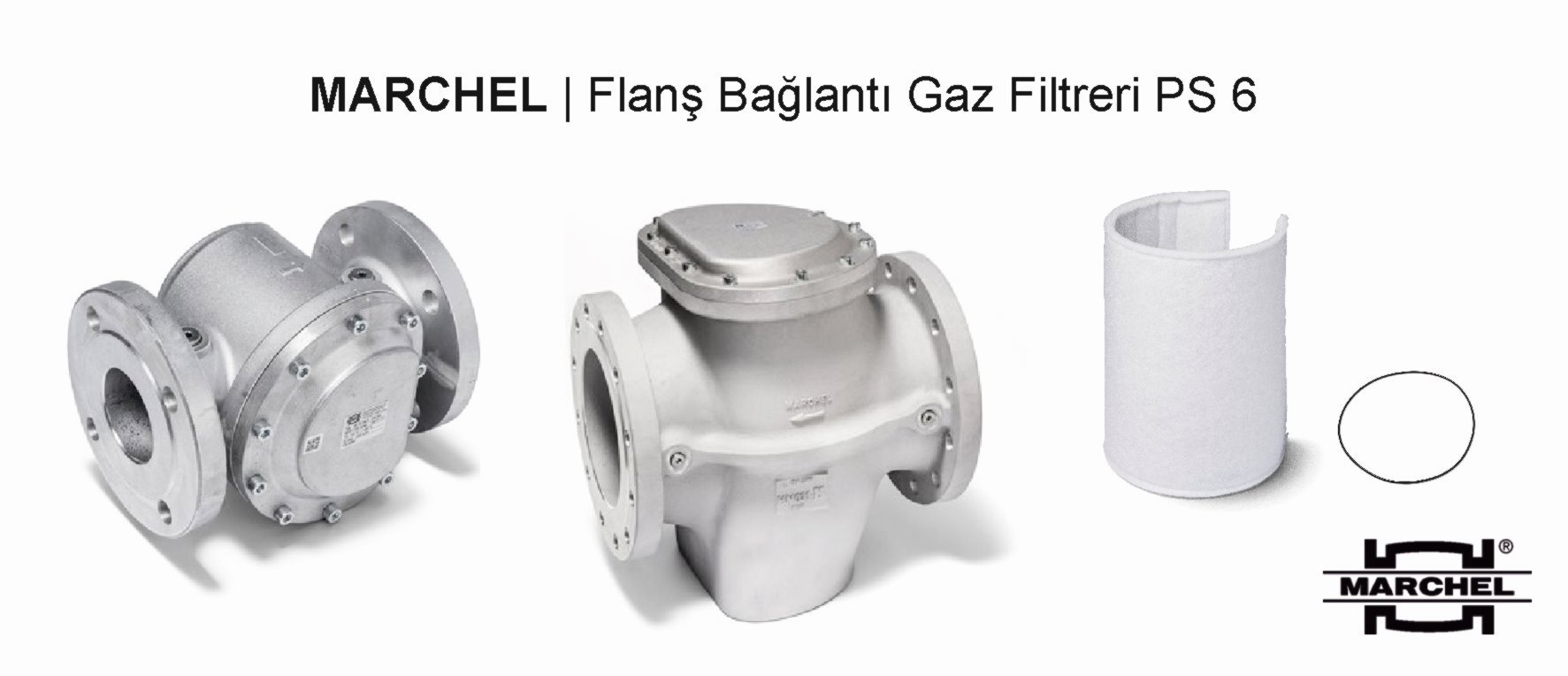

Flanş Bağlantı Gaz Filtreleri PS 6
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426
Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için;
PS 6 = PS maks. 6 bar, TS -15 ° C ila +80 ° C, filtreleme derecesi 50 μm
DN 150'ye kadar ek ücrete ile 10 µm filtreleme dereceli gaz filtresi
MARCHEL Teknik Doküman >> Gaz Filtreleri PS1-PS6 (PDF)

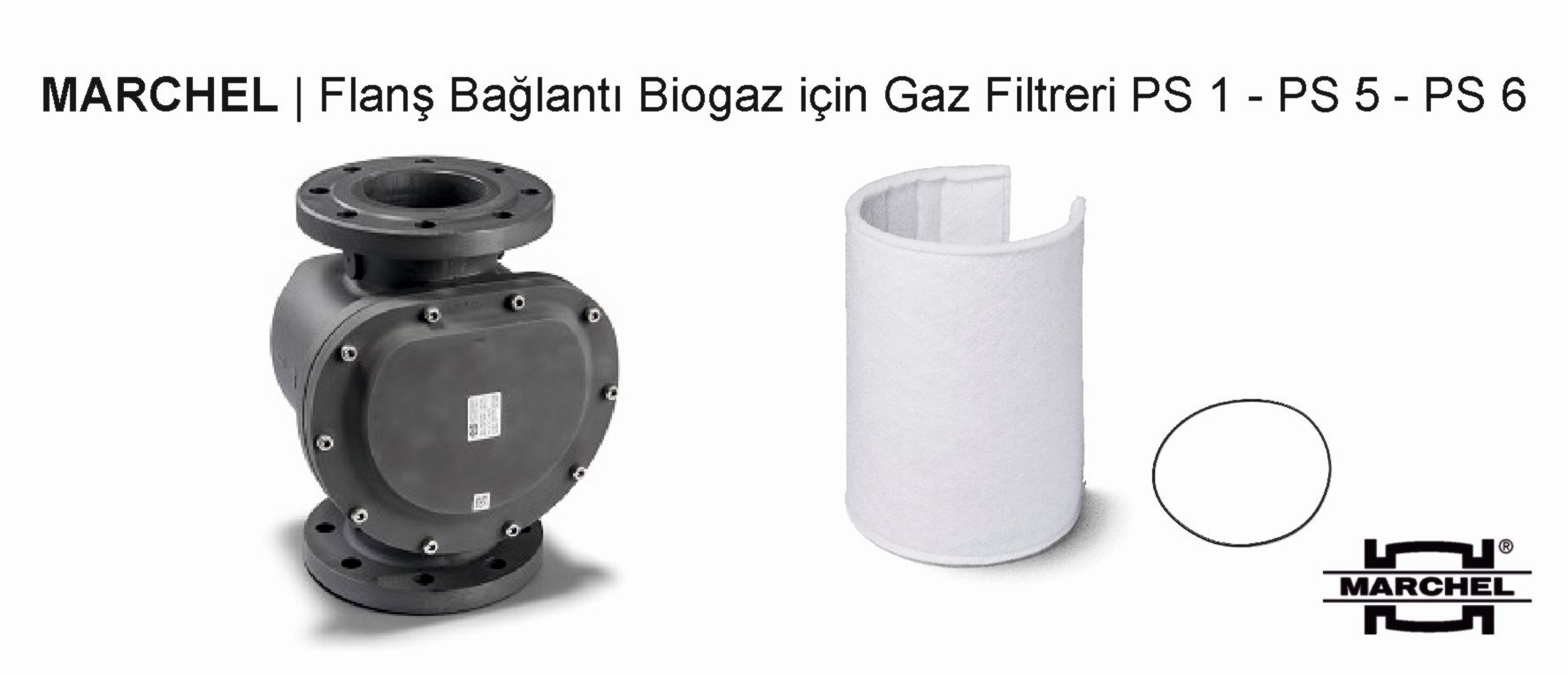

Flanş Bağlantı Biogaz Gaz Filtreleri PS 1-5-6
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426
DVGW-G (DIN 3386, maksimum PS 5 bar)
Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için. Özel kaplama ile DVGW Uygulama Kuralları G 262'ye göre biyogaz için de uygundur
PS 1 = PS maks. 1 bar, TS -5 ° C ila +50 ° C, filtreleme derecesi 50 μm
PS 5 = PS maks. 5 bar, TS -5 ° C ila +50 ° C, filtreleme derecesi 50 μm
PS 6 = PS maks. 6 bar, TS -5 ° C ila +50 ° C, filtreleme derecesi 50 μm
DN 150'ye kadar ek ücrete ile 10 µm filtreleme dereceli gaz filtresi
MARCHEL Teknik Doküman >> Gaz Filtreleri PS1-PS6 (PDF)
>
15 10 01 | Rp ½ | 12 m³/h | 1 bar | 62 mm | 0,30 kg | 1202015 |
20 10 01 | Rp ¾ | 22 m³/h | 1 bar | 62 mm | 0,29 kg | 1208020 |
25 10 01 | Rp 1 | 35 m³/h | 1 bar | 93 mm | 0,50 kg | 1214025 |
32 10 01/1 | Rp 1¼ | 57 m³/h | 1 bar | 122 mm | 0,92 kg | 1260032 |
40 10 01/1 | Rp 1½ | 90 m³/h | 1 bar | 122 mm | 0,87 kg | 1263040 |
50 10 01/1 | Rp 2 | 140 m³/h | 1 bar | 148 mm | 1,30 kg | 1266050 |
Tip | Bağlantı/
FLANŞ | Kapasite
Maks. m³/h | PS max.
Bar | Kurulum
Uzunluğu | Ağırlık | Ürün Nr. |
15 10 05 | Rp ½ | 12 m³/h | 5 bar | 62 mm | 0,30 kg | 1399015 |
20 10 05 | Rp ¾ | 22 m³/h | 5 bar | 62 mm | 0,29 kg | 1340020 |
25 10 05 | Rp 1 | 35 m³/h | 5 bar | 93 mm | 0,50 kg | 1341025 |
32 10 05/1 | Rp 1¼ | 57 m³/h | 5 bar | 122 mm | 0,92 kg | 1342032 |
40 10 05/1 | Rp 1½ | 90 m³/h | 5 bar | 122 mm | 0,87 kg | 1343040 |
50 10 05/1 | Rp 2 | 140 m³/h | 5 bar | 148 mm | 1,30 kg | 1401050 |
25 20 01 | DN 25 | 35 m³/h | 1 bar | 145 mm | 1,63 kg | 1240025 |
40 20 01 | DN 40 | 90 m³/h | 1 bar | 195 mm | 2,88 kg | 1248040 |
50 20 01/1 | DN 50 | 140 m³/h | 1 bar | 220 mm | 4,26 kg | 1338050 |
65 20 01/1 | DN 65 | 235 m³/h | 1 bar | 252 mm | 6,16 kg | 1350065 |
80 20 01/1 | DN 80 | 350 m³/h | 1 bar | 300 mm | 8,39 kg | 1362080 |
100 20 01/1 | DN 100 | 550 m³/h | 1 bar | 352 mm | 12,62 kg | 1374100 |
125 20 01 | DN 125 | 870 m³/h | 1 bar | 360 mm | 20,26 kg | 1288125 |
150 20 01 | DN 150 | 1260 m³/h | 1 bar | 385 mm | 26,40 kg | 1296150 |
200 20 01 | DN 200 | 2250 m³/h | 1 bar | 455 mm | 40,12 kg | 1304200 |
250 20 01 | DN 250 | 3500 m³/h | 1 bar | 500 mm | 55,48 kg | 1312250 |
Tip | Bağlantı/
FLANŞ | Kapasite
Maks. m³/h | PS max.
Bar | Kurulum
Uzunluğu | Ağırlık | Ürün Nr. |
25 20 05 | DN 25 | 35 m³/h | 5 bar | 145 mm | 1,63 kg | 1405025 |
40 20 05 | DN 40 | 90 m³/h | 5 bar | 195 mm | 2,88 kg | 1407040 |
50 20 05/1 | DN 50 | 140 m³/h | 5 bar | 220 mm | 4,26 kg | 1409050 |
65 20 05/1 | DN 65 | 235 m³/h | 5 bar | 252 mm | 6,16 kg | 1411065 |
80 20 05/1 | DN 80 | 350 m³/h | 5 bar | 300 mm | 8,39 kg | 1413080 |
100 20 05/1 | DN 100 | 550 m³/h | 5 bar | 352 mm | 12,62 kg | 1415100 |
125 20 05 | DN 125 | 870 m³/h | 5 bar | 360 mm | 20,26 kg | 1417125 |
150 20 05 | DN 150 | 1260 m³/h | 5 bar | 385 mm | 26,40 kg | 1419150 |
200 20 05 | DN 200 | 2250 m³/h | 5 bar | 455 mm | 40,12 kg | 1421200 |
250 20 04 | DN 250 | 3500 m³/h | 4 bar | 500 mm | 55,48 kg | 1316250 |
25 20 06 | DN 25 | 35 m³/h | 6 bar | 145 mm | 1,63 kg | 1246025 |
40 20 06 | DN 40 | 90 m³/h | 6 bar | 195 mm | 2,88 kg | 1254040 |
50 20 06/1 | DN 50 | 140 m³/h | 6 bar | 220 mm | 4,26 kg | 1347050 |
65 20 06/1 | DN 65 | 235 m³/h | 6 bar | 252 mm | 6,16 kg | 1359065 |
80 20 06/1 | DN 80 | 350 m³/h | 6 bar | 300 mm | 8,39 kg | 1371080 |
100 20 06/1 | DN 100 | 550 m³/h | 6 bar | 352 mm | 12,62 kg | 1383100 |
125 20 06 | DN 125 | 870 m³/h | 6 bar | 360 mm | 20,26 kg | 1294125 |
150 20 06 | DN 150 | 1260 m³/h | 6 bar | 385 mm | 26,40 kg | 1302150 |
200 20 06 | DN 200 | 2250 m³/h | 6 bar | 455 mm | 40,12 kg | 1310200 |
Tip | Bağlantı/
FLANŞ | Kapasite
Maks. m³/h | PS max.
Bar | Kurulum
Uzunluğu | Ağırlık | Ürün Nr. |
Tip | Bağlantı/
FLANŞ | Kapasite
Maks. m³/h | PS max.
Bar | Kurulum
Uzunluğu | Ağırlık | Ürün Nr. |
50 22 01/1 | DN 50 | 140 m³/h | 1 bar | 220 mm | 4,30 kg | 7093050 |
65 22 01/1 | DN 65 | 235 m³/h | 1 bar | 252 mm | 6,20 kg | 7094065 |
80 22 01/1 | DN 80 | 350 m³/h | 1 bar | 300 mm | 8,40 kg | 7095080 |
100 22 01/1 | DN 100 | 550 m³/h | 1 bar | 352 mm | 12,60 kg | 7096100 |
125 22 01 | DN 125 | 870 m³/h | 1 bar | 360 mm | 20,30 kg | 7097125 |
150 22 01 | DN 150 | 1260 m³/h | 1 bar | 385 mm | 26,40 kg | 7098150 |
200 22 01 | DN 200 | 2250 m³/h | 1 bar | 455 mm | 40,10 kg | 7099200 |
250 22 01 | DN 250 | 3500 m³/h | 1 bar | 500 mm | 55,50 kg | 7100250 |
50 22 05/1 | DN 50 | 140 m³/h | 5 bar | 220 mm | 4,30 kg | 7050050 |
65 22 05/1 | DN 65 | 235 m³/h | 5 bar | 252 mm | 6,20 kg | 7051065 |
80 22 05/1 | DN 80 | 350 m³/h | 5 bar | 300 mm | 8,40 kg | 7052080 |
100 22 05/1 | DN 100 | 550 m³/h | 5 bar | 352 mm | 12,60 kg | 7053100 |
125 22 05 | DN 125 | 870 m³/h | 5 bar | 360 mm | 20,30 kg | 7054125 |
150 22 05 | DN 150 | 1260 m³/h | 5 bar | 385 mm | 26,40 kg | 7055150 |
200 22 05 | DN 200 | 2250 m³/h | 5 bar | 455 mm | 40,10 kg | 7056200 |
250 22 04 | DN 250 | 3500 m³/h | 4 bar | 500 mm | 55,50 kg | 7071250 |
50 22 06/1 | DN 50 | 140 m³/h | 6 bar | 220 mm | 4,30 kg | 7089050 |
65 22 06/1 | DN 65 | 235 m³/h | 6 bar | 252 mm | 6,20 kg | 7090065 |
80 22 06/1 | DN 80 | 350 m³/h | 6 bar | 300 mm | 8,40 kg | 7091080 |
100 22 06/1 | DN 100 | 550 m³/h | 6 bar | 352 mm | 12,60 kg | 7092100 |
125 22 06 | DN 125 | 870 m³/h | 6 bar | 360 mm | 20,30 kg | 7078125 |
150 22 06 | DN 150 | 1260 m³/h | 6 bar | 385 mm | 26,40 kg | 7079150 |
200 22 06 | DN 200 | 2250 m³/h | 6 bar | 455 mm | 40,10 kg | 7080200 |
