MARCHEL Gaz Armatürleri

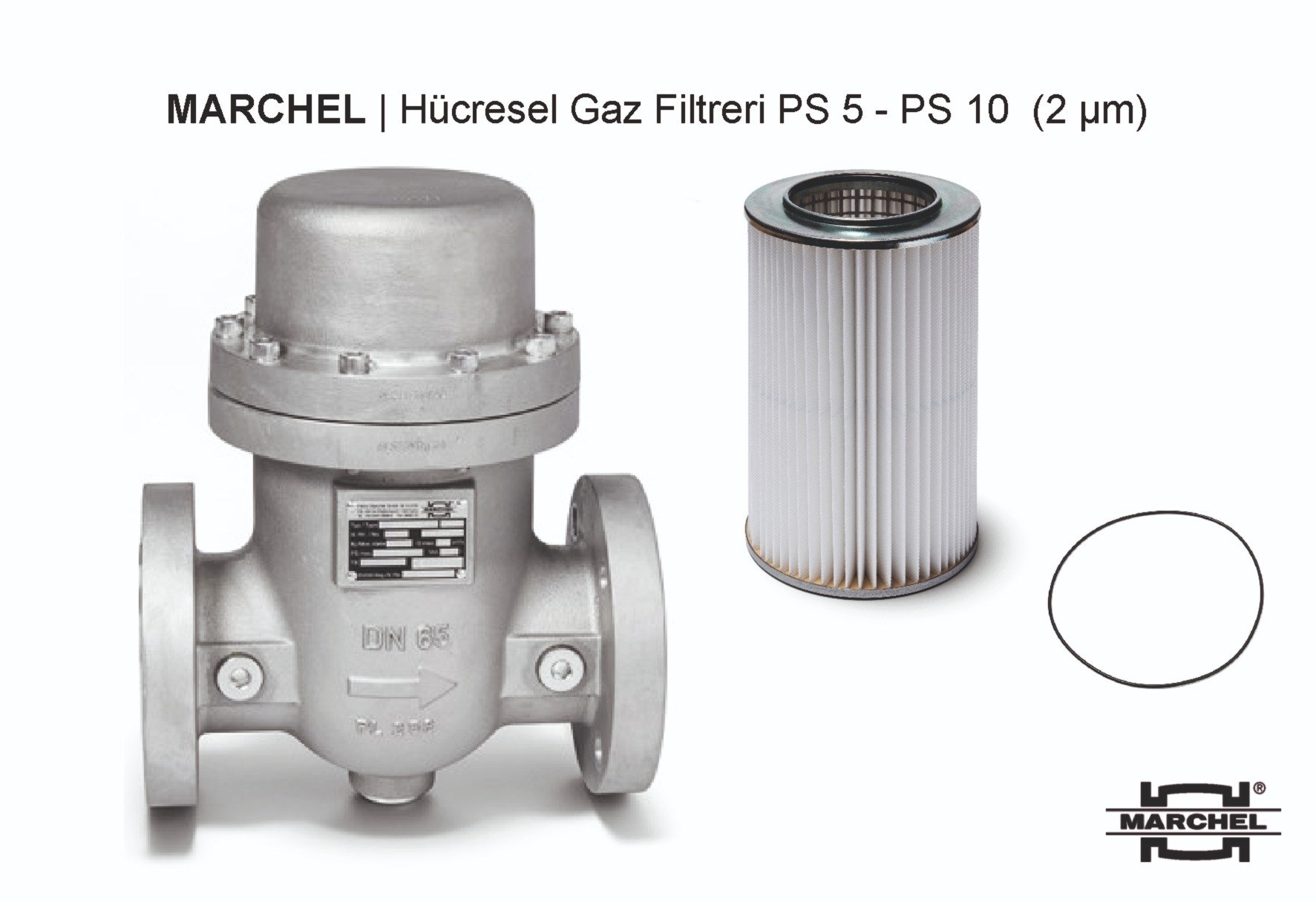

MARCHEL | Hücresel Gaz Filtresi PS 1 - PS 6 (2 μm)

Hücresel Gaz Filtreleri PS 5 - PS 5 10

Akreditasyonlar:



DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
Gaz Aletleri Yönetmeliği (AB) 2016/426



Gazda DVGW uygulama kodu G260 uyarınca ve havada, kir ve toz parçacıklarının arındırılması için;



PS 5   = PS maks.   5 bar, TS   -10 ° C ila + 60 ° C, filtrasyon derecesi % 99,5> 2 µm
PS 8   = PS maks.   8 bar, TS  –10 ° C ila + 60 ° C, filtrasyon derecesi % 99,5> 2 µm
PS 10 = PS maks. 10 bar, TS  –10 ° C ila + 60 ° C, filtreleme derecesi % 99,5> 2 μm



DN 25 - DN 40 2 ölçüm deliği ile G 1/4, vida tapası ile
DN 50 - DN 150 2 ölçüm deliği ile G 1/2, vida tapası ile

(Ölçüm delikleri sağ tarafta, giriş ve çıkışta 1x adet)





Her ilave ölçüm deliği, ekstra ücret karşılığında yapılmaktadır.

MARCHEL Teknik Doküman >> Hücresel Gaz Filtreleri PS5-PS10 (PDF)

  >

25 70 05

DN 25

35 m³/h

5 bar

160 mm

2,80 kg

11001025

40 70 05

DN 40

90 m³/h

5 bar

200 mm

5,90 kg

11002040

50 70 05

DN 50

140 m³/h

5 bar

230 mm

8,00 kg

11003050

65 70 05

DN 65

235 m³/h

5 bar

290 mm

12,50 kg

11004065

80 70 05

DN 80

350 m³/h

5 bar

310 mm

17,10 kg

11005080

100 70 05

DN 100

550 m³/h

5 bar

350 mm

24,40 kg

11006100

125 70 05

DN 125

870 m³/h

5 bar

400 mm

37,50 kg

11007125

150 70 05

DN 150

1260 m³/h

5 bar

480 mm

53,00 kg

11008150

Tip

Bağlantı/

FLANŞ

Kapasite

Maks. m³/h

PS max.

Bar

Kurulum

Uzunluğu

Ağırlık

Ürün Nr.

25 70 08

DN 25

35 m³/h

8 bar

160 mm

2,80 kg

11009025

40 70 08

DN 40

90 m³/h

8 bar

200 mm

5,90 kg

11010040

50 70 08

DN 50

140 m³/h

8 bar

230 mm

8,00 kg

11011050

65 70 08

DN 65

235 m³/h

8 bar

290 mm

12,50 kg

11012065

80 70 08

DN 80

350 m³/h

8 bar

310 mm

17,10 kg

11013080

100 70 08

DN 100

550 m³/h

8 bar

350 mm

24,40 kg

11014100

125 70 08

DN 125

870 m³/h

8 bar

400 mm

37,50 kg

11015125

150 70 08

DN 150

1260 m³/h

8 bar

480 mm

53,00 kg

11016150

25 70 10

DN 25

35 m³/h

10 bar

160 mm

2,80 kg

11017025

40 70 10

DN 40

90 m³/h

10 bar

200 mm

5,90 kg

11018040

50 70 10

DN 50

140 m³/h

10 bar

230 mm

8,00 kg

11019050
