MARCHEL | Küresel Vanalar

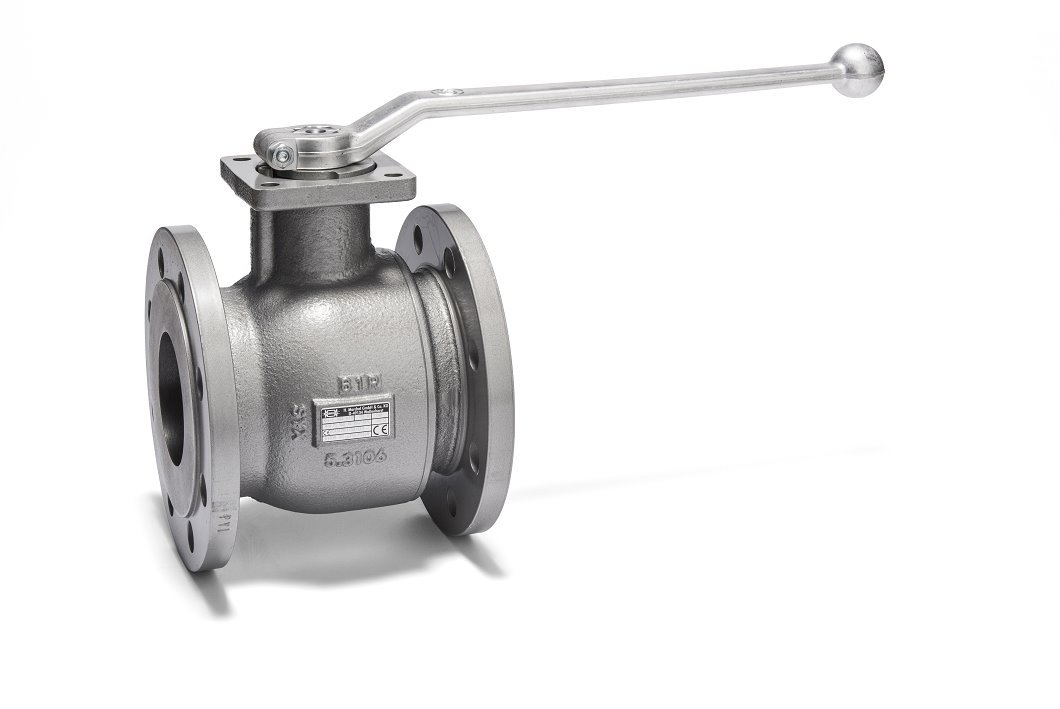

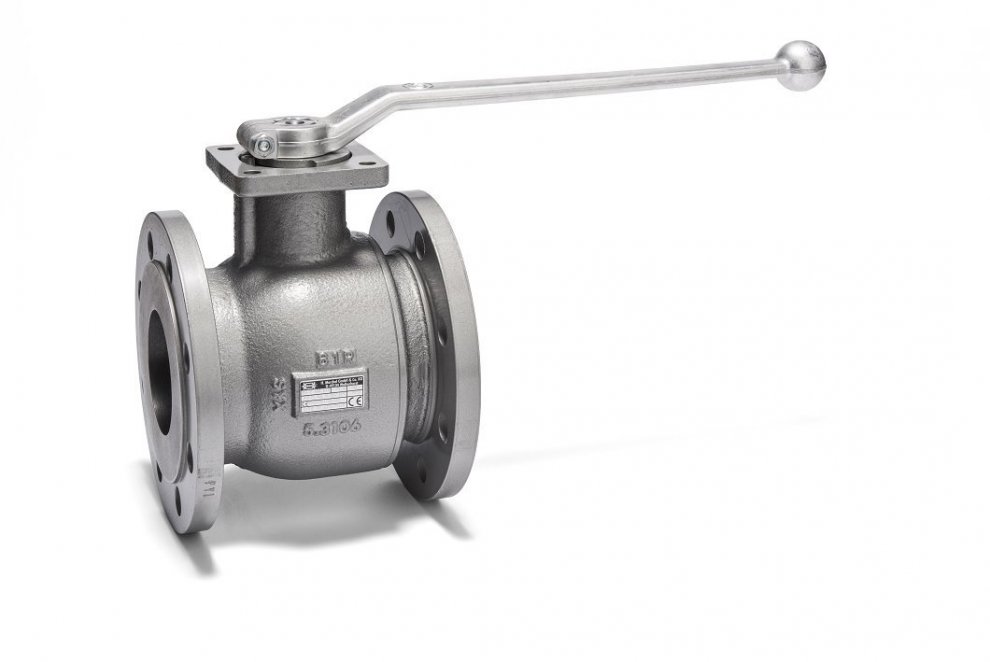

Flanş Bağlantılı Küresel Vana PS 16
Akreditasyonlar:
DVGW-G (DIN 3386)
Basınçlı Ekipmanlar Yönetmeliği 2014/68 / EU
DVGW G 260 uygulama koduna göre gaz ve, hava ve suyu manuel olarak kapatmak için
PS 16 = PS maks. 16 bar, TS -20 ° C ila +60 ° C
DN 250 geçişi DN 200'e düşürüldü
MARCHEL Teknik Doküman >> Flanşlı Küresel Vanalar (PDF)
Dişli Bağlantılı Küresel Vanalar PS 5
Akreditasyonlar:
-AB - tipi test edilmiş ve onaylanmıştır
- DVGW-G (DIN 3386)
DVGW G 260 uygulama koduna göre gaz ve, hava ve suyu manuel olarak kapatmak için pirinç krom kaplamalı
PS 5 = PS maks. 5 bar, TS -20 ° C ila +60 ° C

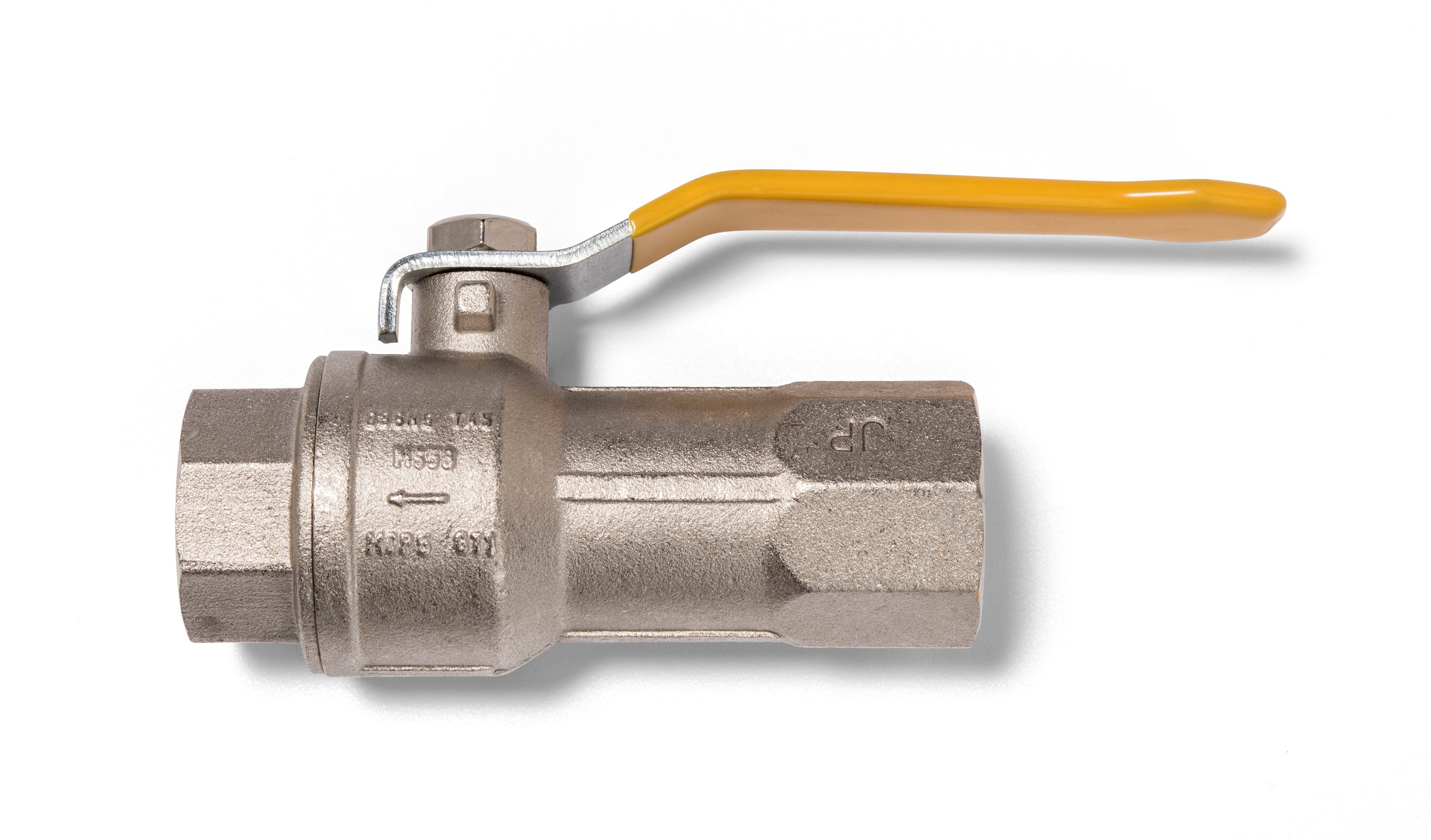

Termal Kapamalı Dişli Bağlantı
Küresel Vana PS 5
Akreditasyonlar:
-AB - tipi test edilmiş ve onaylanmıştır
- DVGW-G (DIN 3386)
DVGW G 260 uygulama koduna göre gaz ve, hava ve suyu manuel olarak kapatmak için
HTB PS maks. 1 bar (GT 1),
Termal kapasite 650 ° C'ye kadar
(650 ° C - 30 dk'da HTB testi)
PS 5 = PS maks. 5 bar, TS -20 ° C ila +60 ° C
Termal Kapamalı Dişli Bağlantı
Küresel Vana PS 5
Akreditasyonlar:
-AB - tipi test edilmiş ve onaylanmıştır
- DVGW-G (DIN 3386)
DVGW G 260 uygulama koduna göre gaz ve, hava ve suyu manuel olarak kapatmak için
HTB PS maks. 1 bar (GT 1),
Termal kapasite 650 ° C'ye kadar
(650 ° C - 30 dk'da HTB testi)
PS 5 = PS maks. 5 bar, TS -20 ° C ila +60 ° C

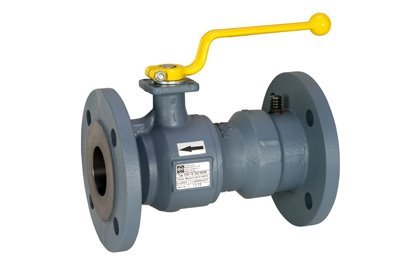

Termal Kapamalı Flanş Bağlantı
Küresel Vana PS 5
Akreditasyonlar:
-AB - tipi test edilmiş ve onaylanmıştır
- DVGW-G (DIN 3386)
DVGW G 260 uygulama koduna göre gaz ve, hava ve suyu manuel olarak kapatmak için
HTB PS maks. 1 bar (GT 1),
Termal kapasite 650 ° C'ye kadar
(650 ° C - 30 dk'da HTB testi)
PS 5 = PS maks. 5 bar, TS -20 ° C ila +60 ° C
>
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
KH-F 015 | DN 15 | 16 bar | 130 mm | 2,30 kg | 6077015 |
KH-F 020 | DN 20 | 16 bar | 150 mm | 3,30 kg | 6078020 |
KH-F 025 | DN 25 | 16 bar | 160 mm | 3,30 kg | 6079025 |
KH-F 032 HTB | DN 32 | 16 bar | 130 mm | 5,80 kg | 6080032 |
KH-F 040 HTB | DN 40 | 16 bar | 140 mm | 7,00 kg | 6081040 |
KH-F 050 HTB | DN 50 | 16 bar | 150 mm | 9,30 kg | 6082050 |
KH-F 065 HTB | DN 65 | 16 bar | 170 mm | 14,10 kg | 6083065 |
KH-F 080 HTB | DN 80 | 16 bar | 180 mm | 18,90 kg | 6084080 |
KH-F 100 HTB | DN 100 | 16 bar | 190 mm | 23,80 kg | 6085100 |
KH-F 125 HTB | DN 125 | 16 bar | 325 mm | 48,00 kg | 6090125 |
KH-F 150 HTB | DN 150 | 16 bar | 350 mm | 67,00 kg | 6091150 |
KH-F 200 | DN 200 | 16 bar | 400 mm | 92,00 kg | 6088200 |
KH-F 250 | DN 250 | 16 bar | 450 mm | 120,20 kg | 6089250 |
Tip | Bağlantı | PS maks. bar | Malzeme | Uzunluk | Ağırlık | Ürün Nr. |
984D | Rp ¼ | 5 bar | Krom Kaplama Pirinç | 50 mm | 0,15 kg | 6110006 |
984D | Rp ½ | 5 bar | Krom Kaplama Pirinç | 75 mm | 0,25 kg | 6112015 |
984D | Rp ¾ | 5 bar | Krom Kaplama Pirinç | 80 mm | 0,39 kg | 6113020 |
984D | Rp 1 | 5 bar | Krom Kaplama Pirinç | 90 mm | 0,57 kg | 6114025 |
984D | Rp 1 ¼ | 5 bar | Krom Kaplama Pirinç | 110 mm | 0,82 kg | 6115032 |
984D | Rp ½ | 5 bar | Krom Kaplama Pirinç | 120 mm | 1,22 kg | 6116040 |
984D | Rp 2 | 5 bar | Krom Kaplama Pirinç | 140 mm | 1,77 kg | 6117050 |
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
998NG-TAS | Rp ½ | 5 bar | 101 mm | 0,29 kg | 6107015 |
998NG-TAS | Rp ¾ | 5 bar | 117 mm | 0,44 kg | 6108020 |
998NG-TAS | Rp 1 | 5 bar | 140 mm | 0,74 kg | 6109025 |
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
984-TAS | Rp 1 ¼ | 5 bar | 146 mm | 1,41 kg | 6074032 |
984-TAS | Rp 1 ½ | 5 bar | 1515 mm | 1,89 kg | 6075040 |
984-TAS | Rp 2 | 5 bar | 1855 mm | 3,23 kg | 6076050 |
Tip | Bağlantı | PS maks. bar | Uzunluk | Ağırlık | Ürün Nr. |
KSN 75-TAS | DN 25 | 5 bar | 160 mm | 3,90 kg | 6067025 |
KSN 75-TAS | DN 32 | 5 bar | 180 mm | 5,90 kg | 6068032 |
KSN 75-TAS | DN 40 | 5 bar | 200 mm | 7,00 kg | 6069040 |
KSN 75-TAS | DN 50 | 5 bar | 230 mm | 8,80 kg | 6070050 |
KSN 75-TAS | DN 65 | 5 bar | 290 mm | 15,80 kg | 6071065 |
KSN 75-TAS | DN 80 | 5 bar | 310 mm | 19,00 kg | 6072080 |
KSN 75-TAS | DN 100 | 5 bar | 350 mm | 27,50 kg | 6073100 |
KSN 75-TAS | DN 125 | 5 bar | 400 mm | 53,30 kg | 6074125 |
KSN 75-TAS | DN 150 | 5 bar | 480 mm | 70,90 kg | 6075150 |
